Получите сравнение моделей PREMIUM и STANDART

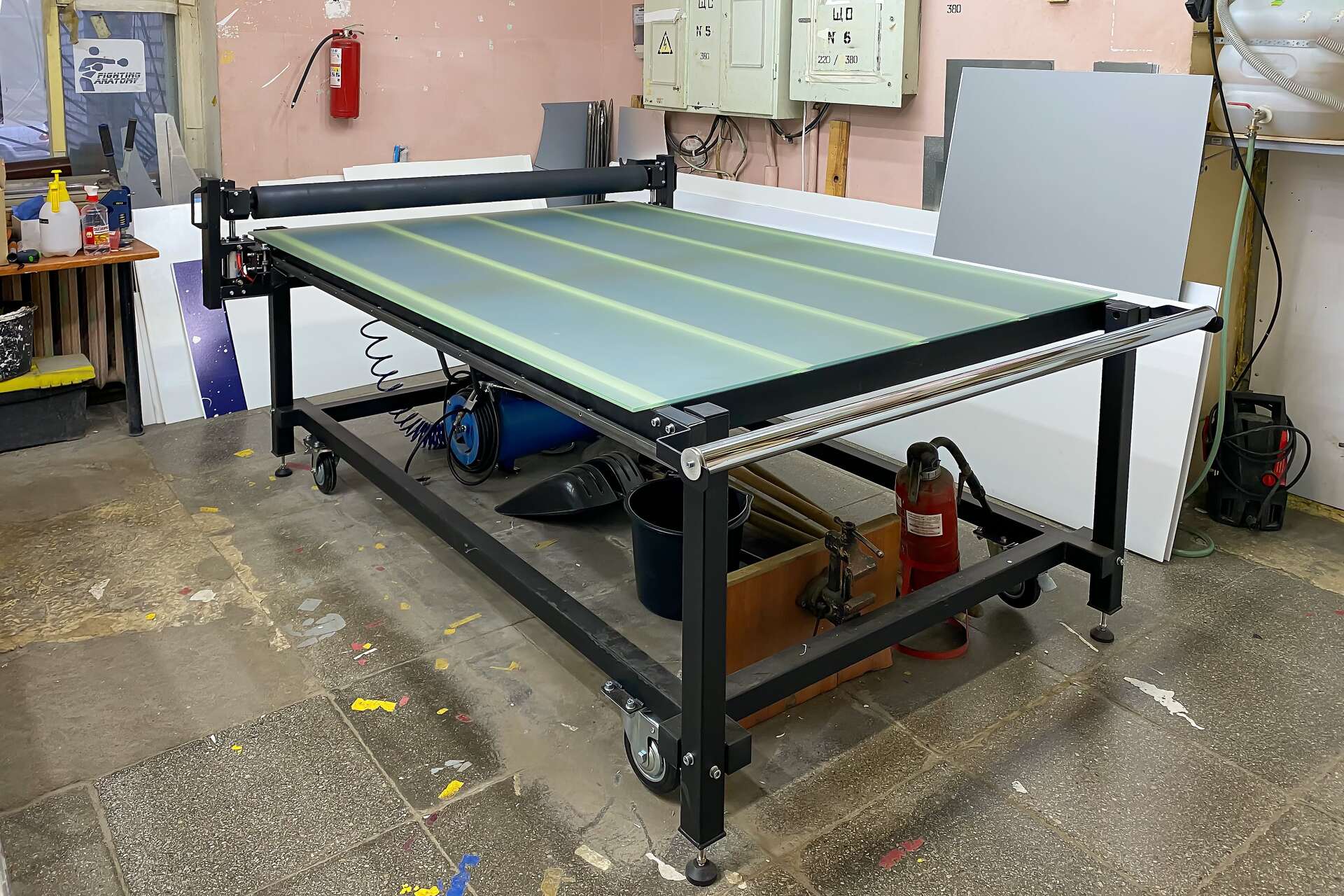

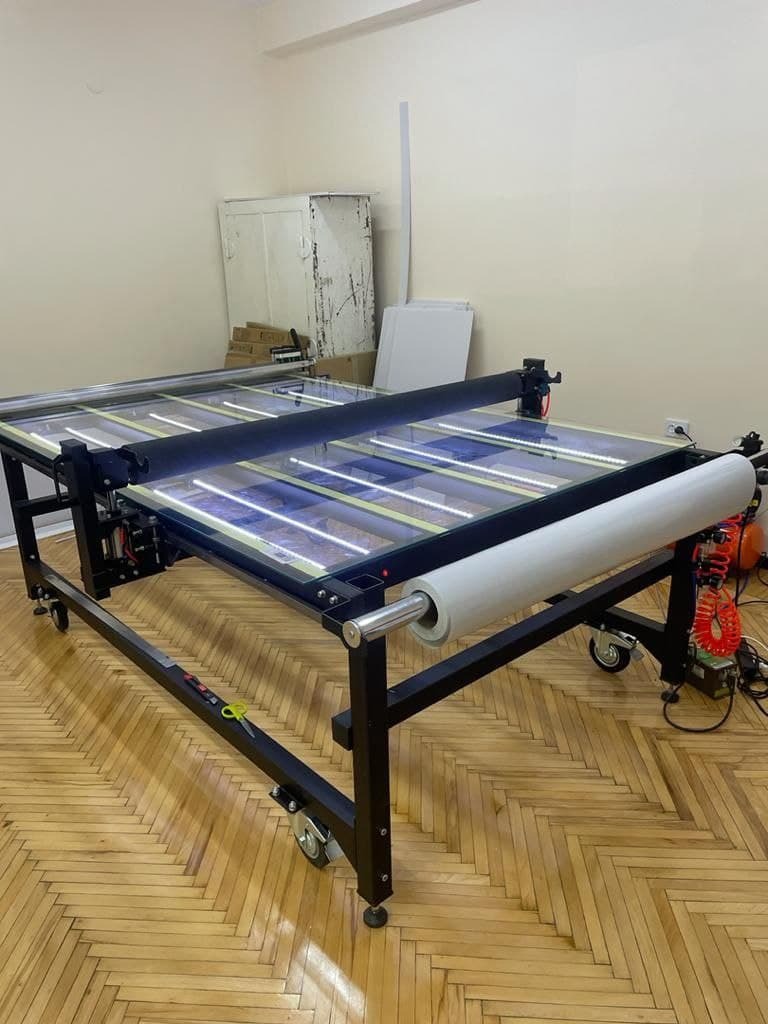

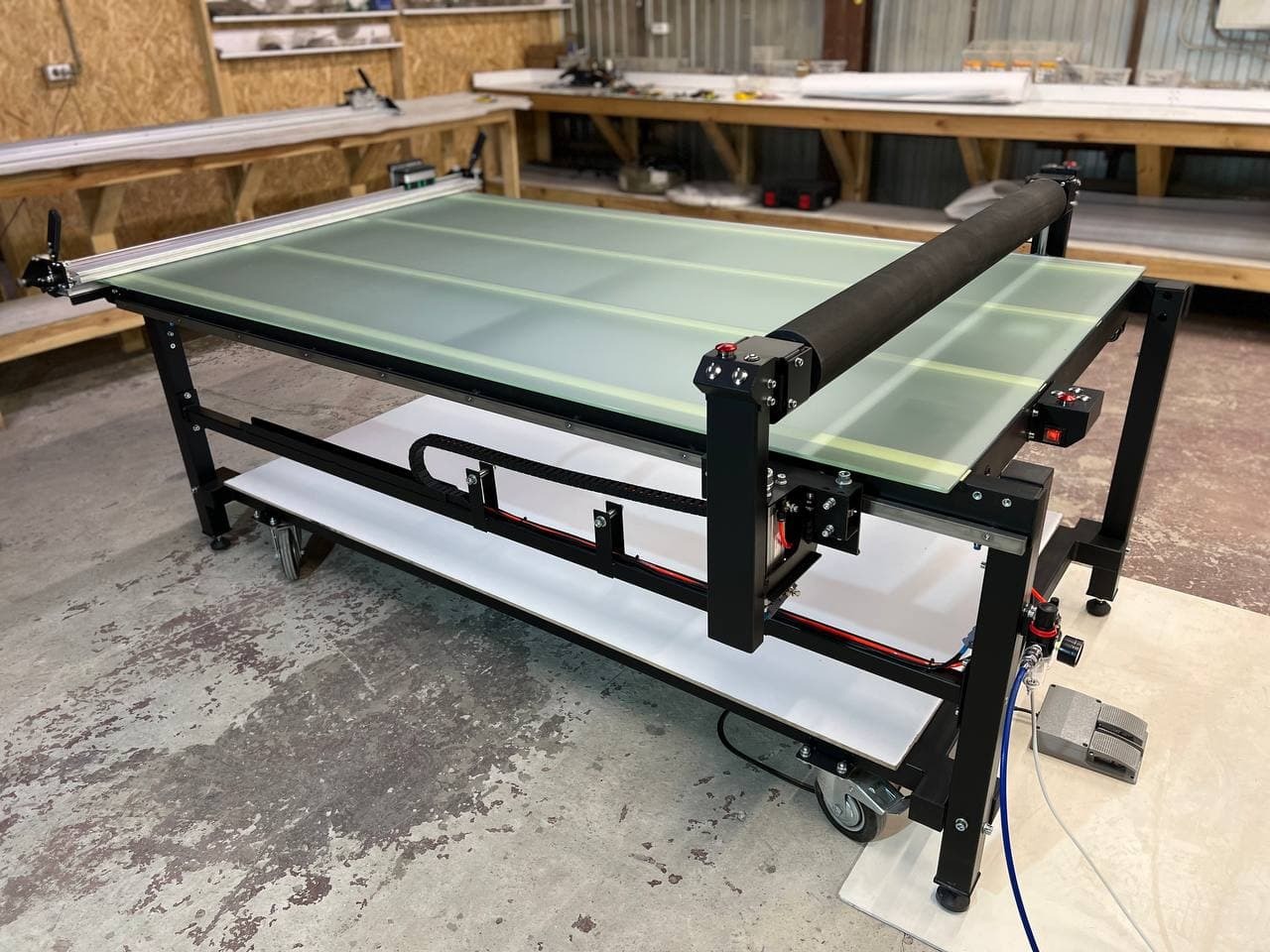

Сварная рама производится из стальной профтрубы с размером до 120х60х3 мм с 5-ти кратным запасом прочности. Станина обеспечивает выполнение самого главного условия идеальной работы планшетного ламинатора - наличие безупречно ровной поверхности столешницы для накатки пленки. Станок рассчитан на 10 летний срок эксплуатации с учетом его загрузки 24 часа в сутки.

В серии PREMIUM реализованы все наши успешные конструктивные решения, накопленные за 6 лет работы.

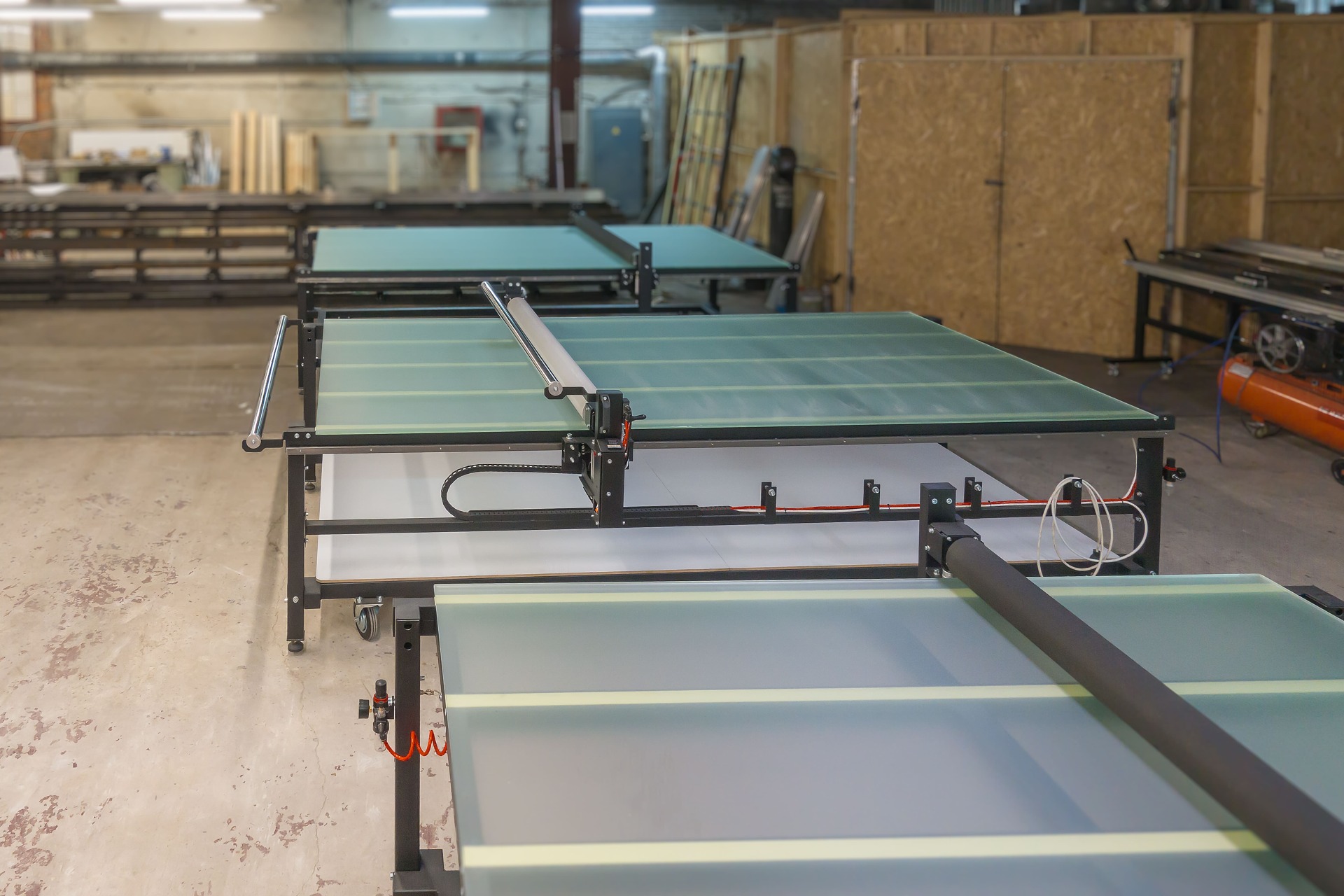

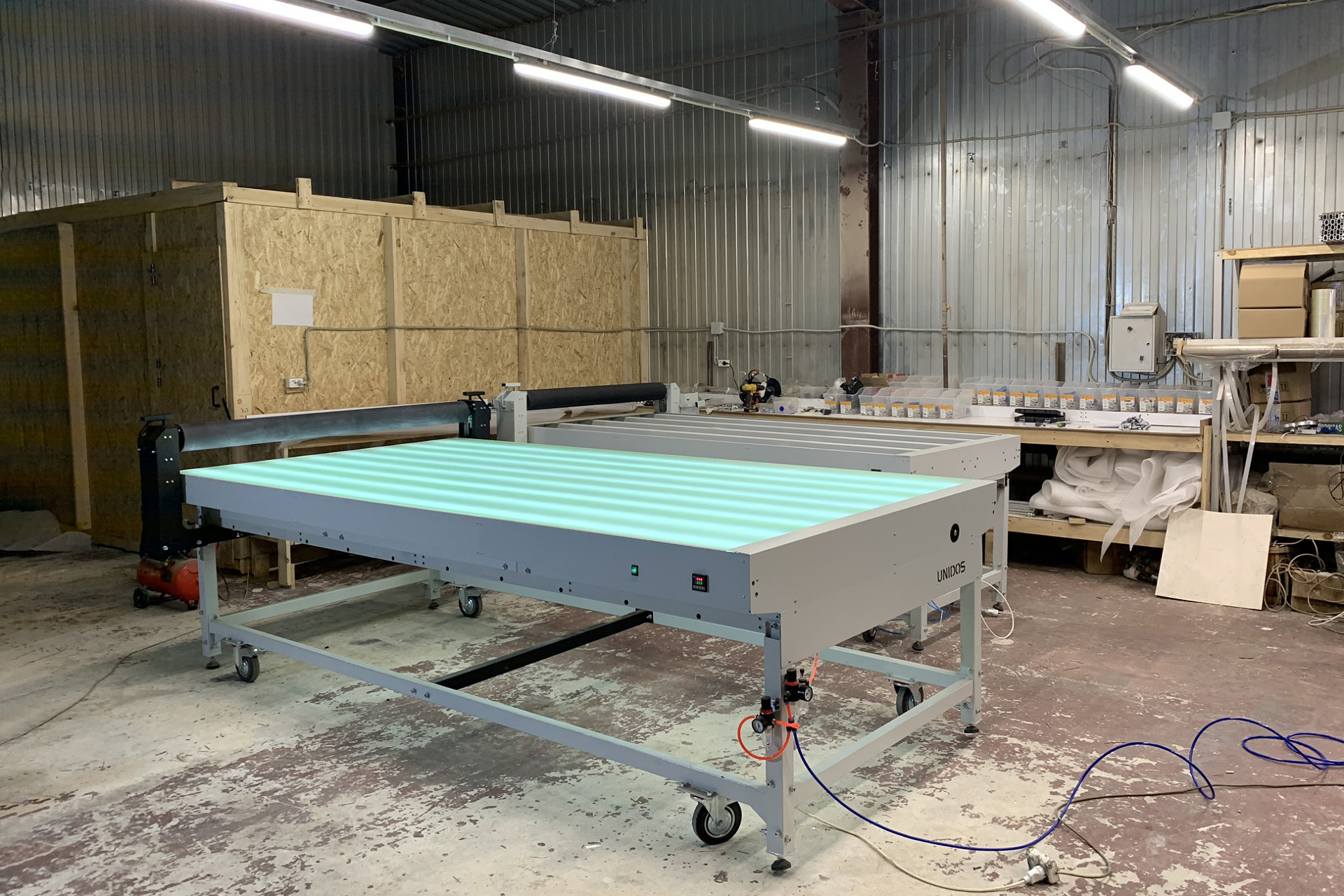

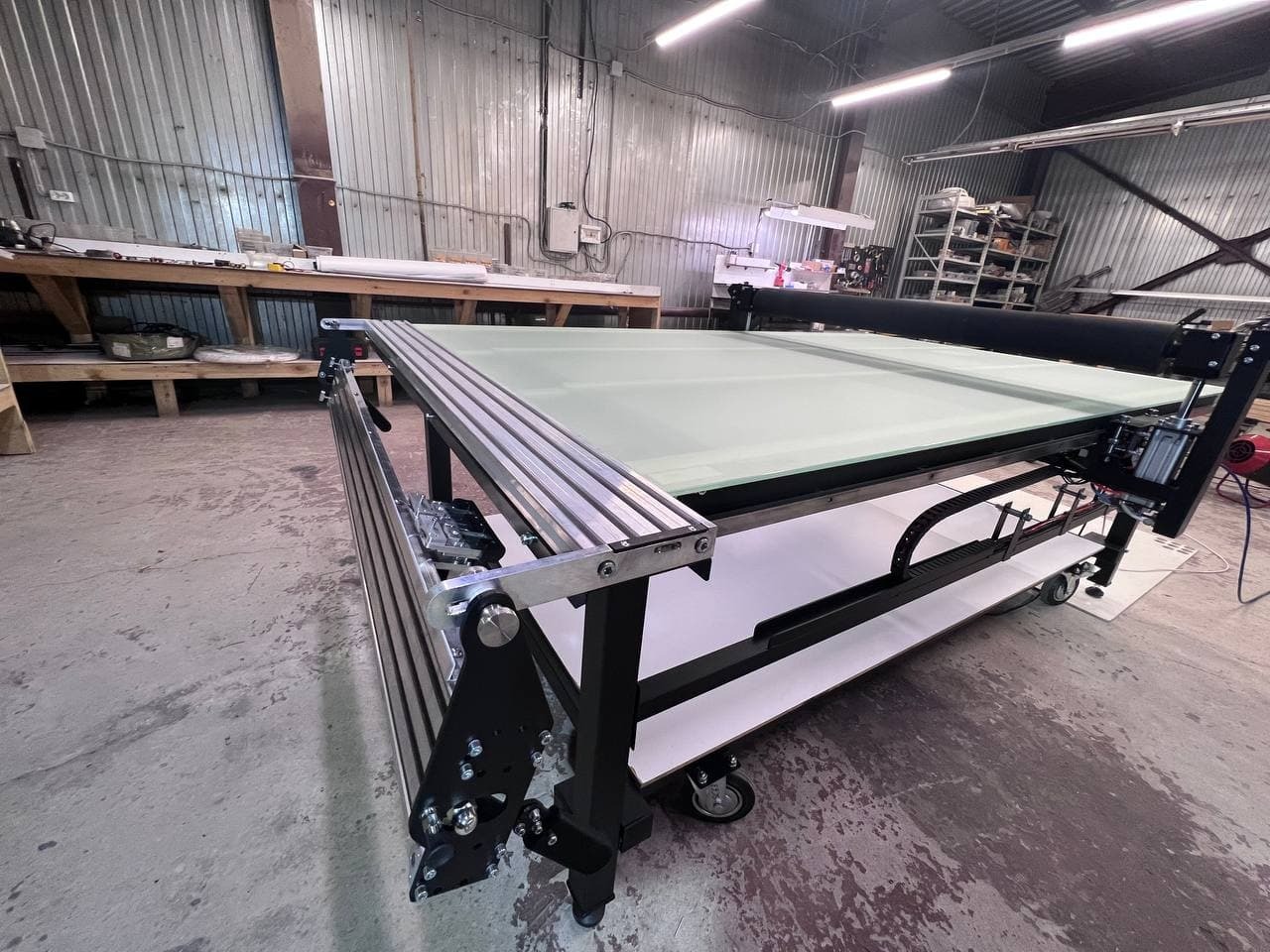

На фотографии 4,5 метровый станок готовый к отгрузке в город Архангельск.

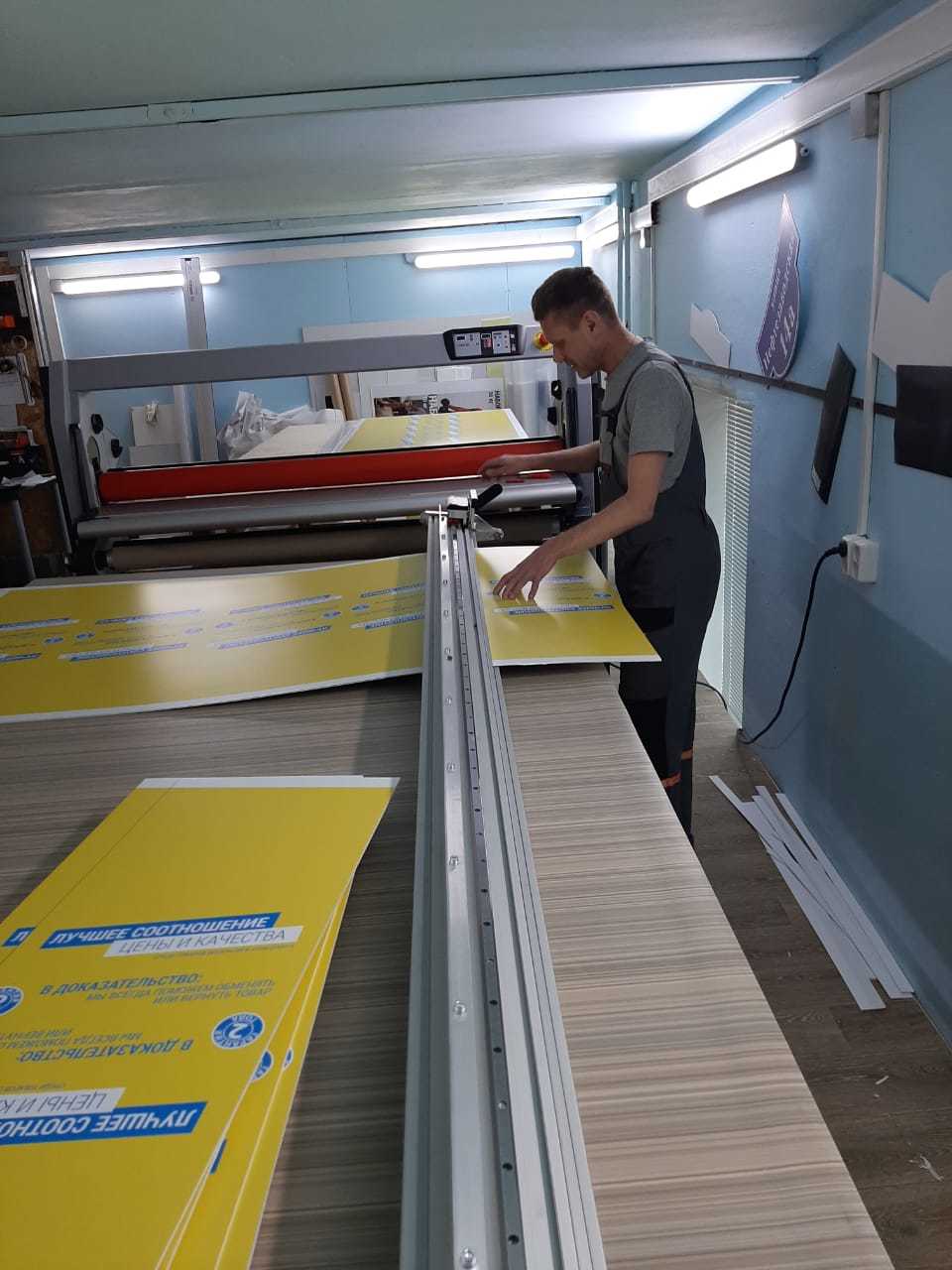

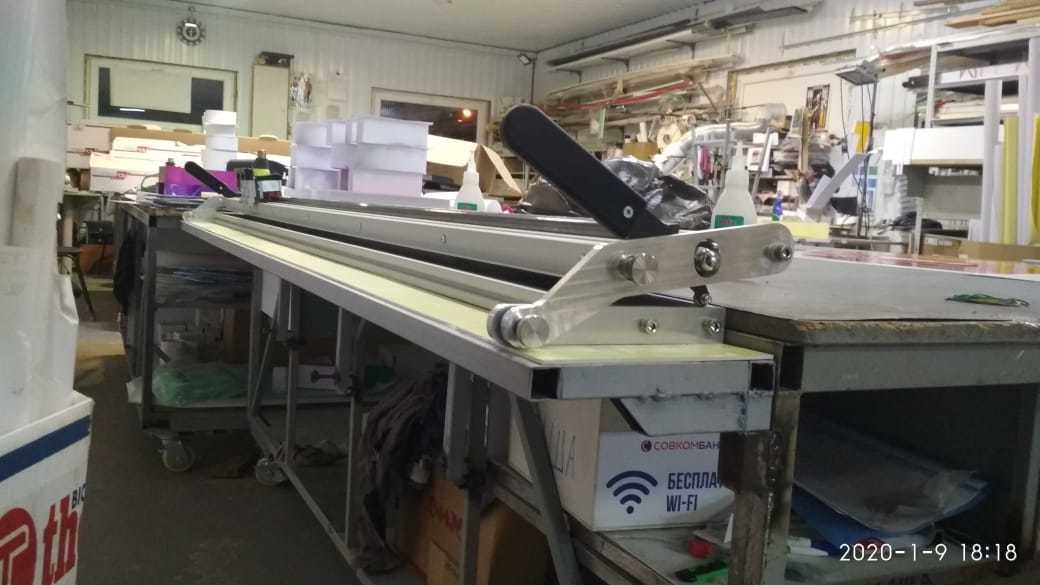

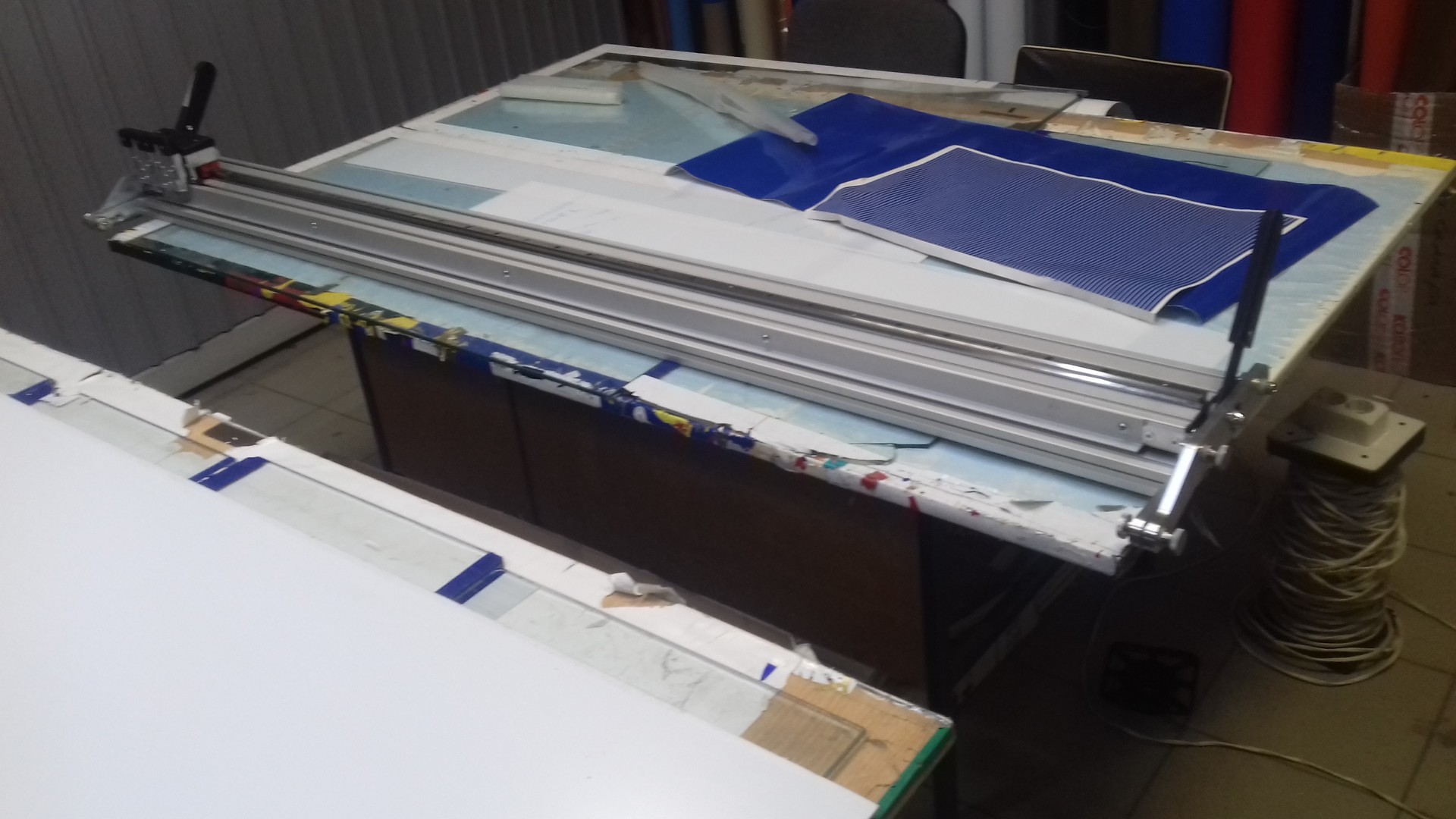

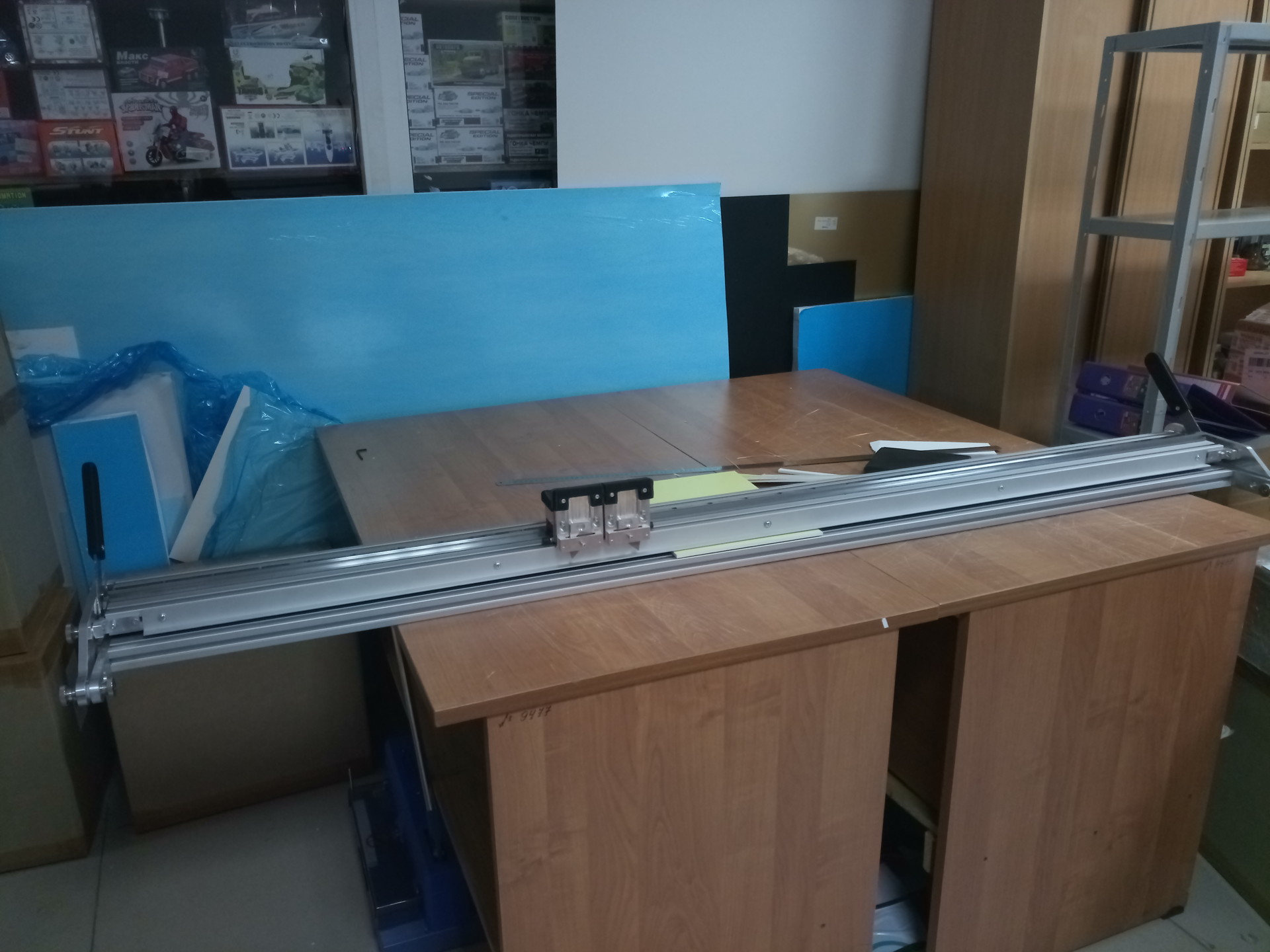

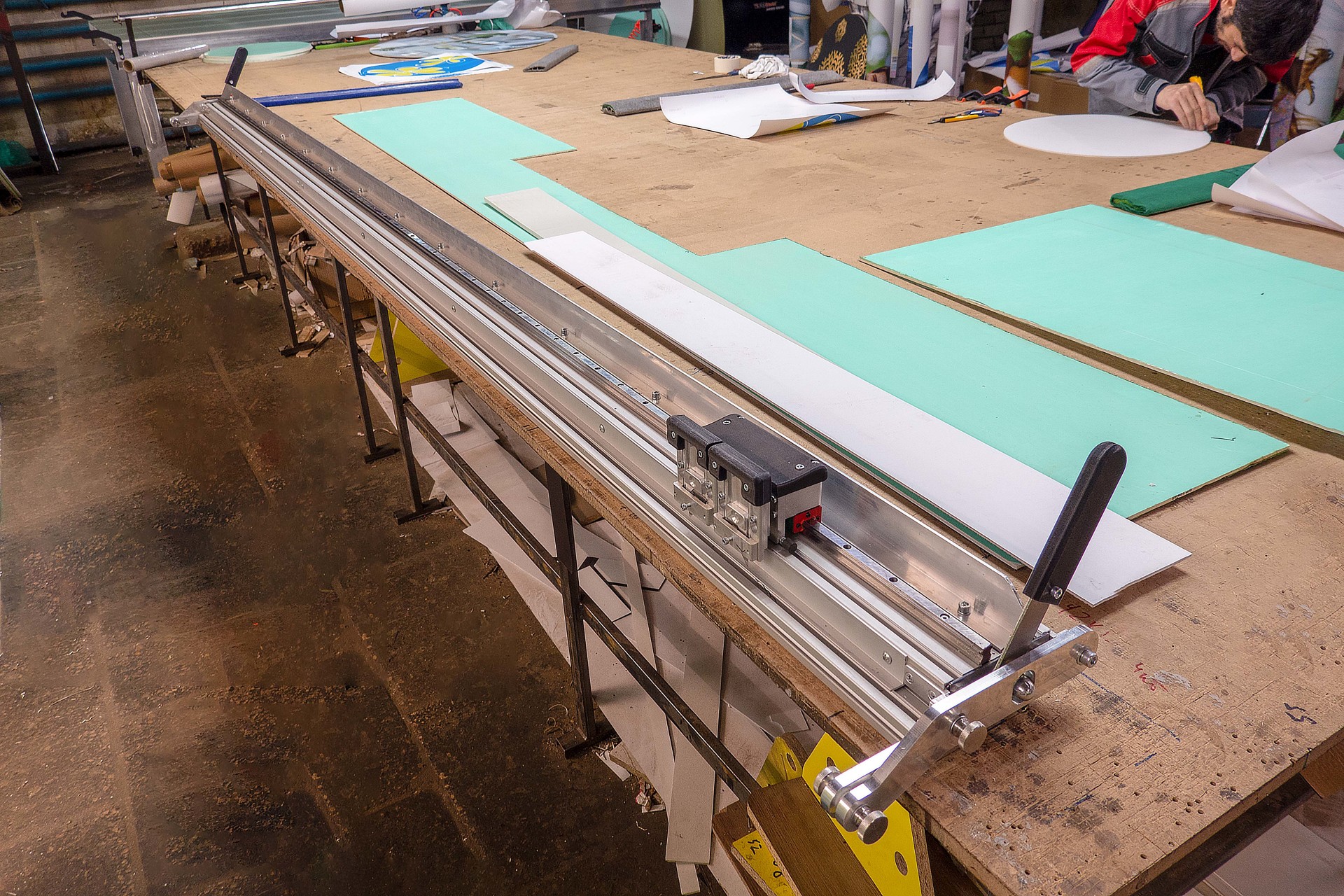

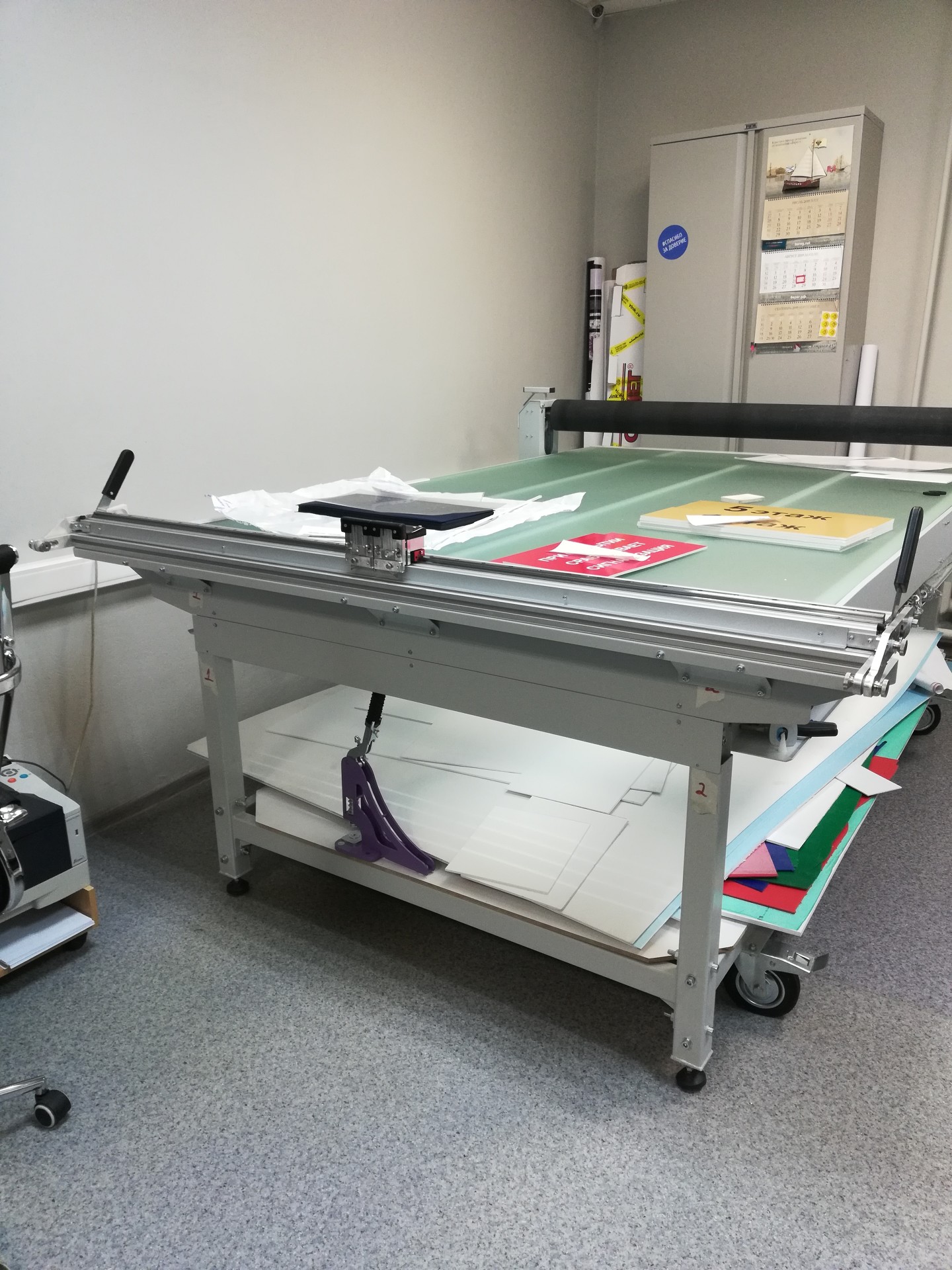

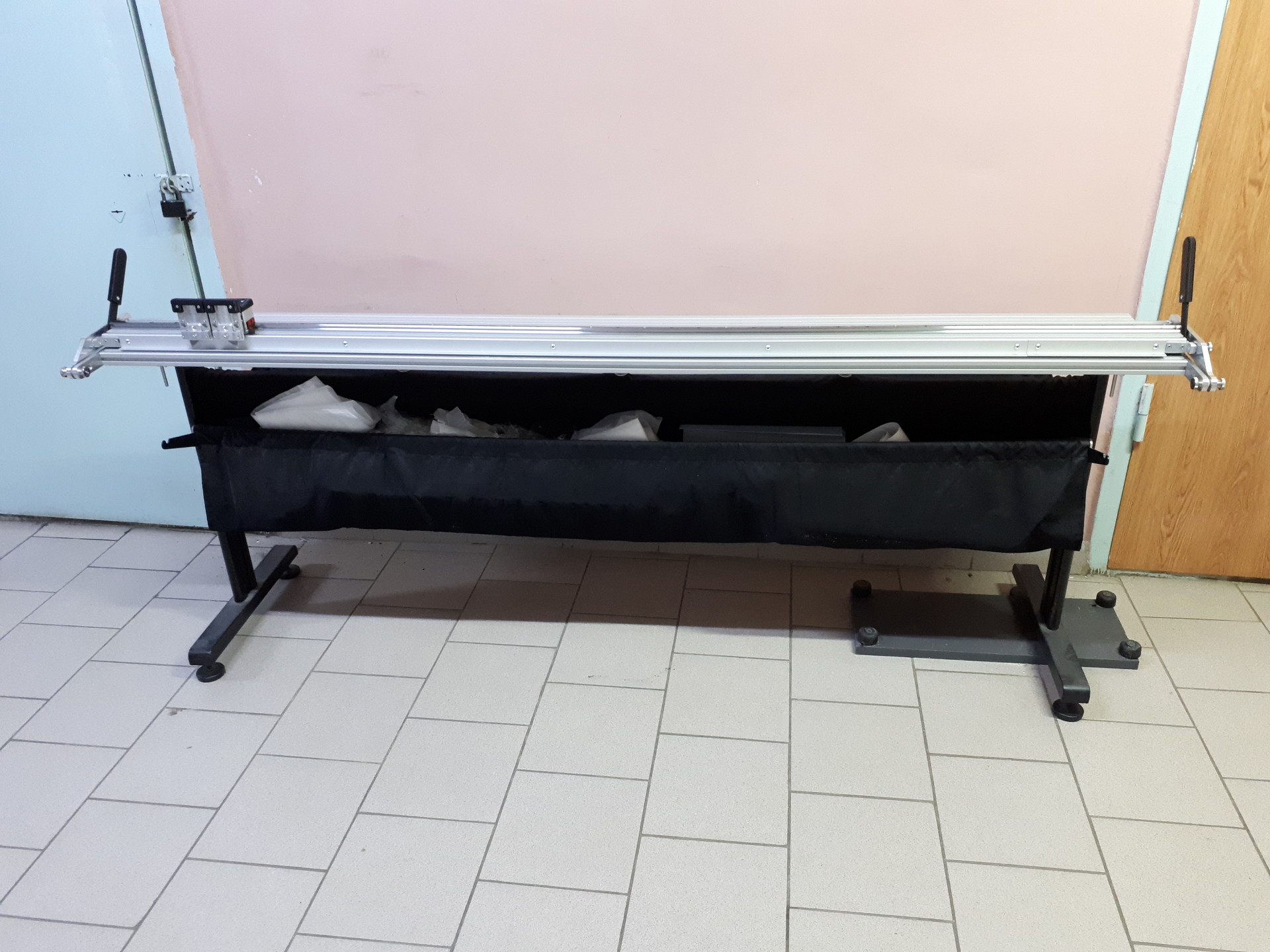

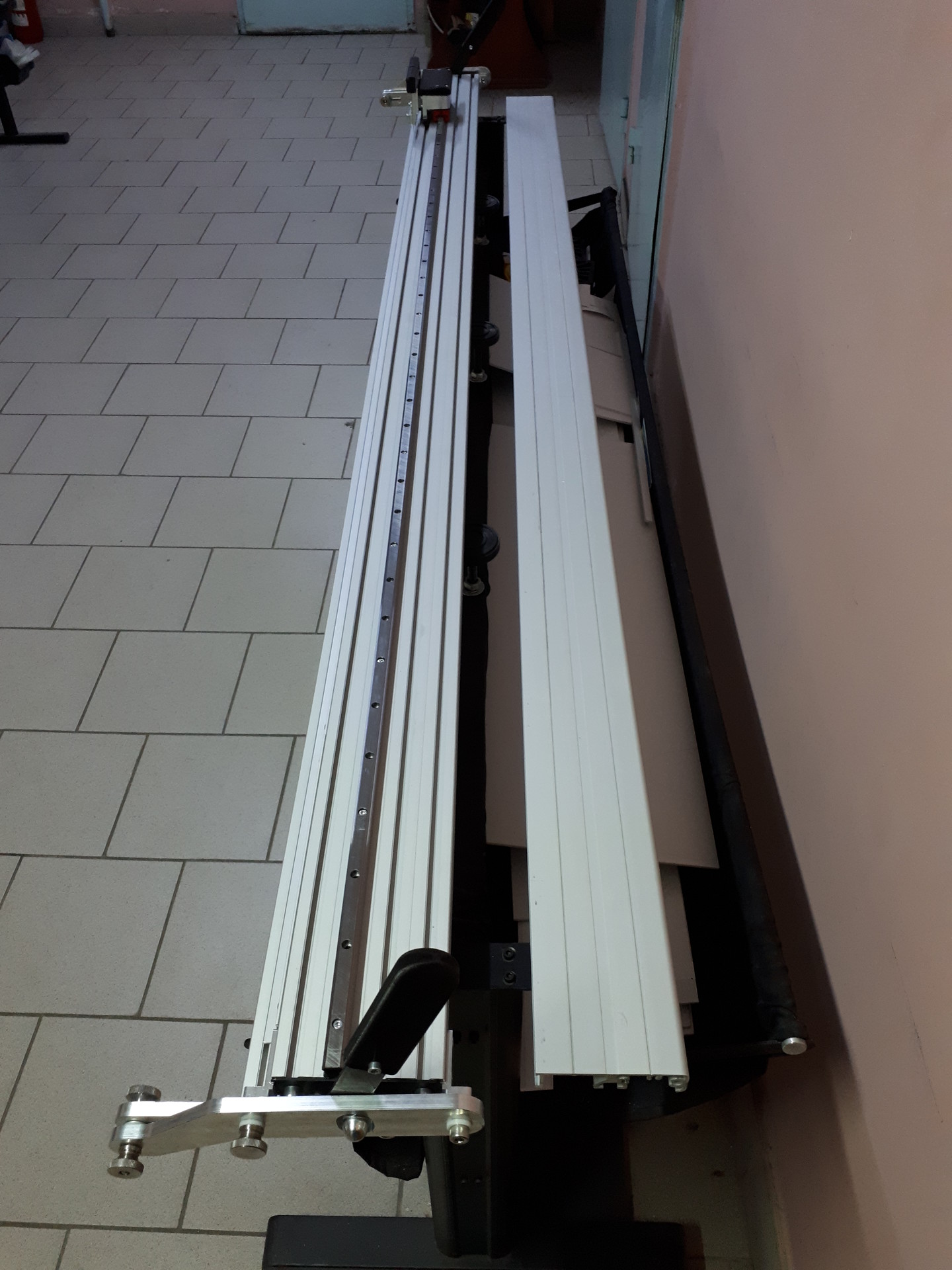

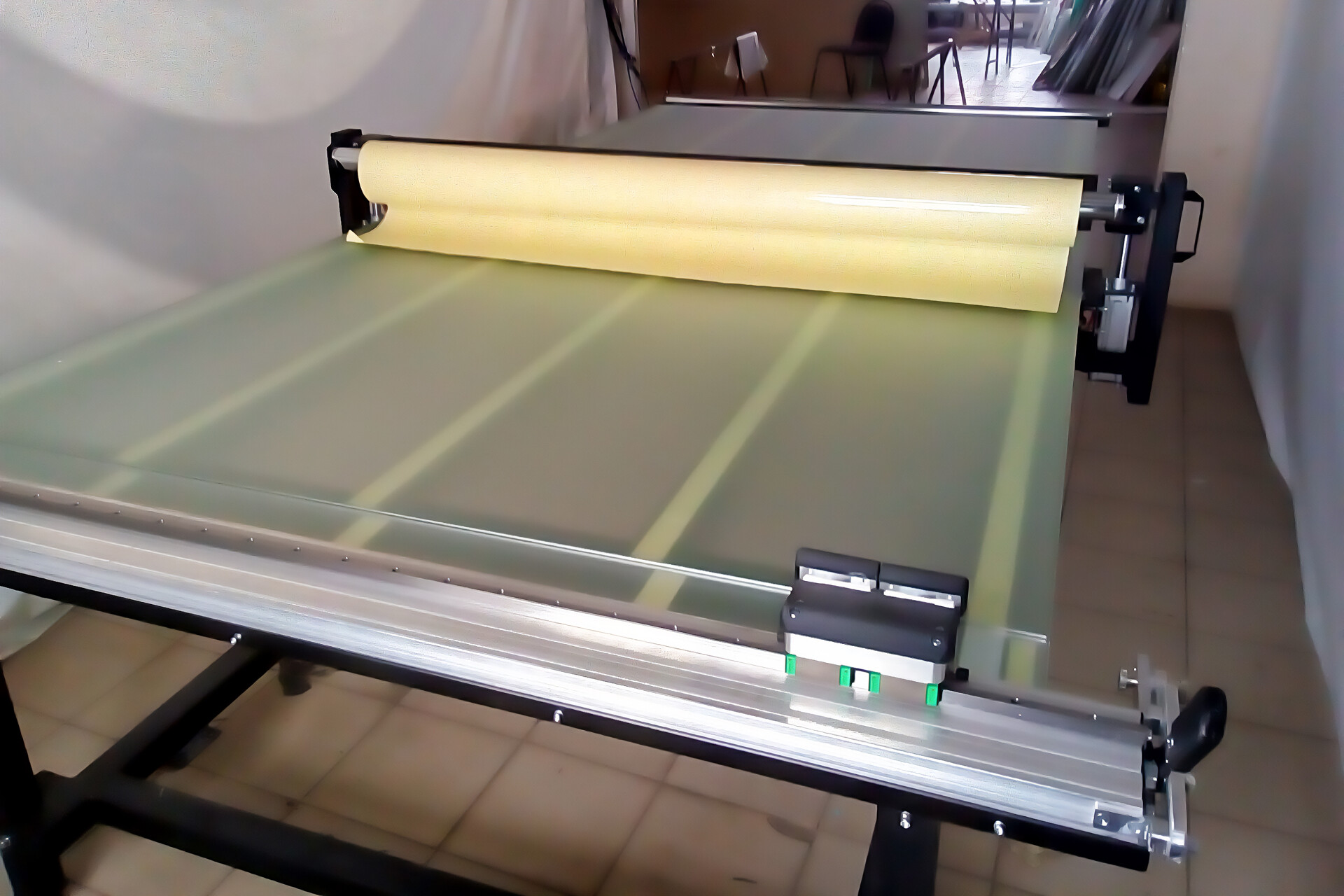

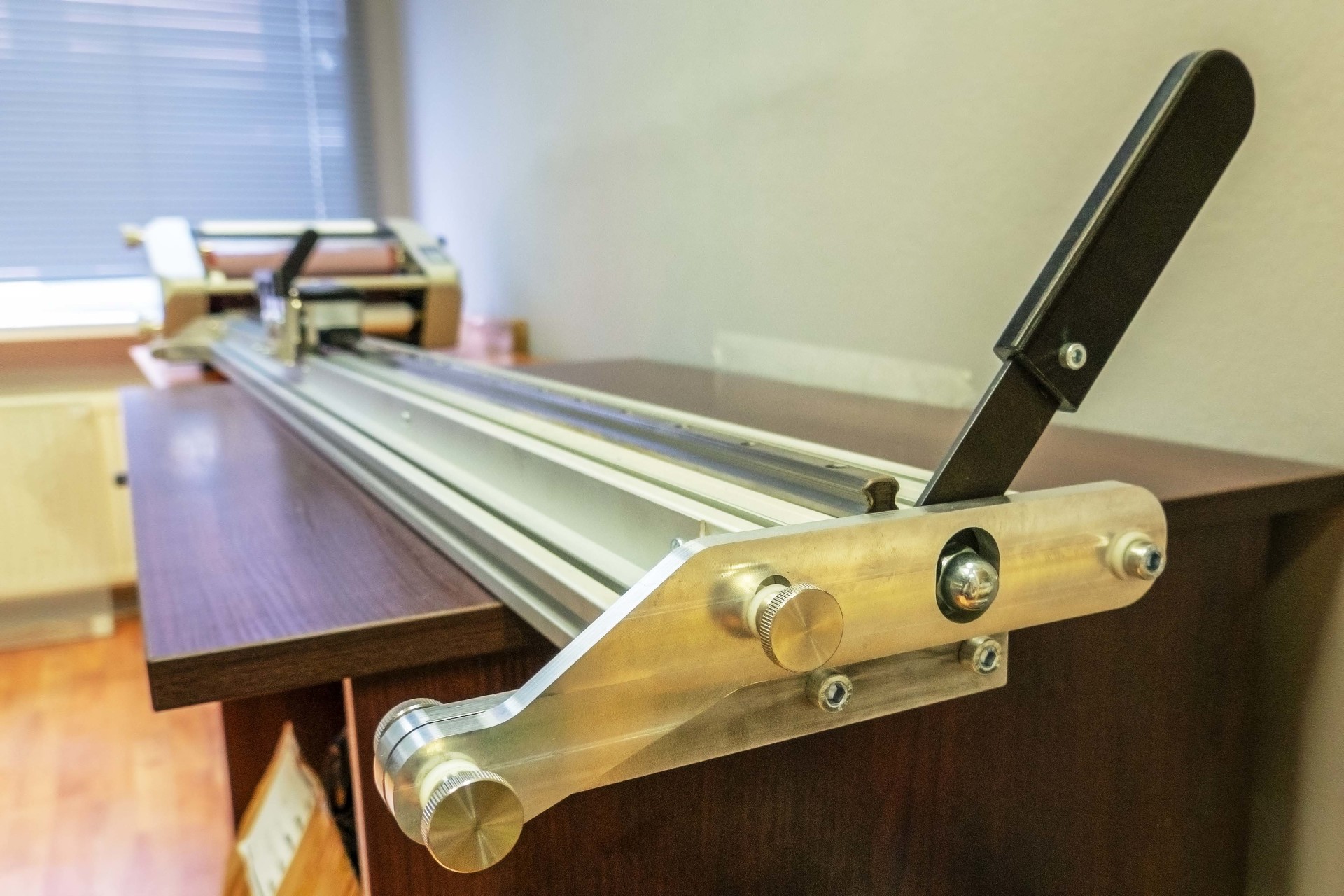

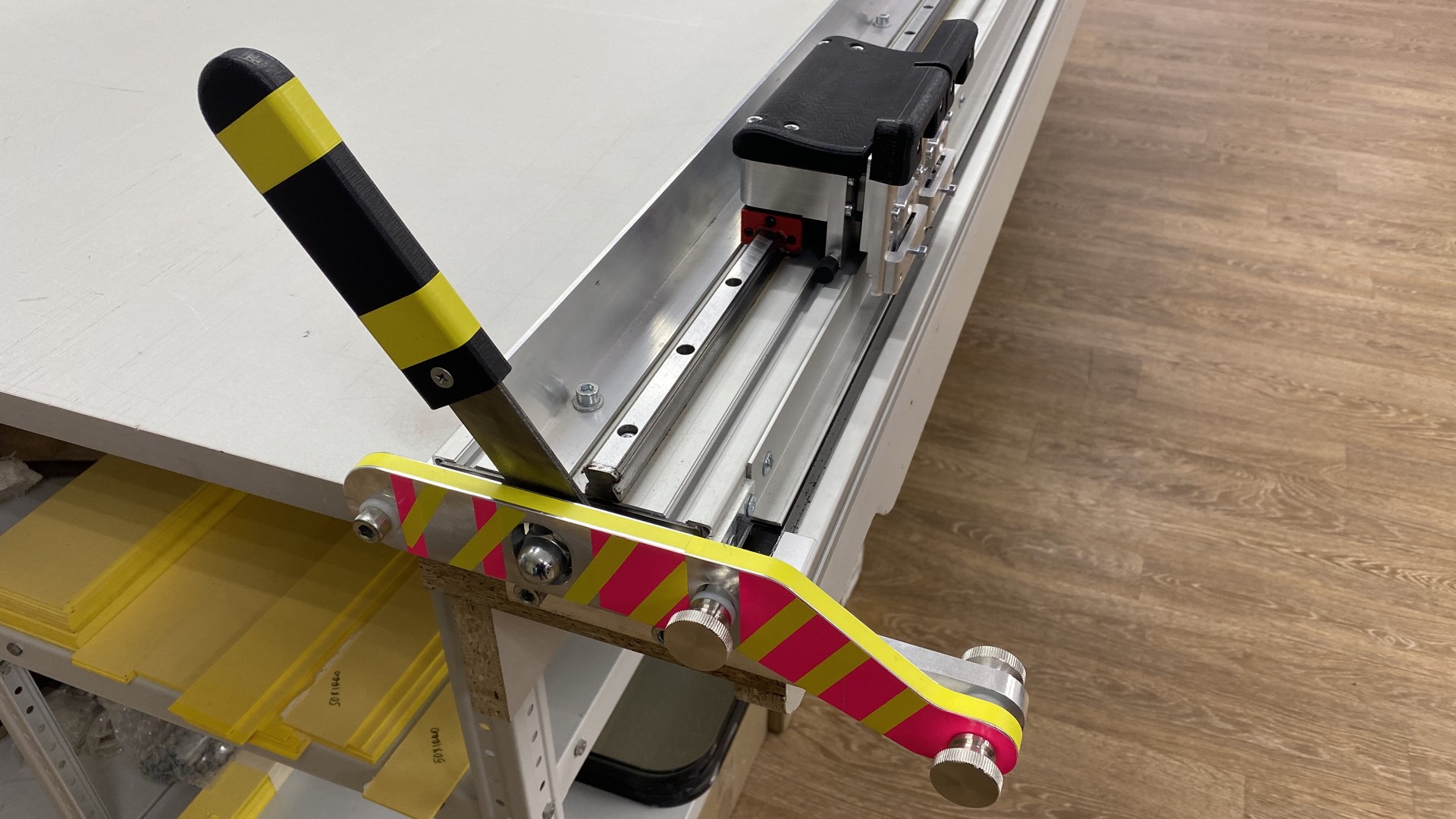

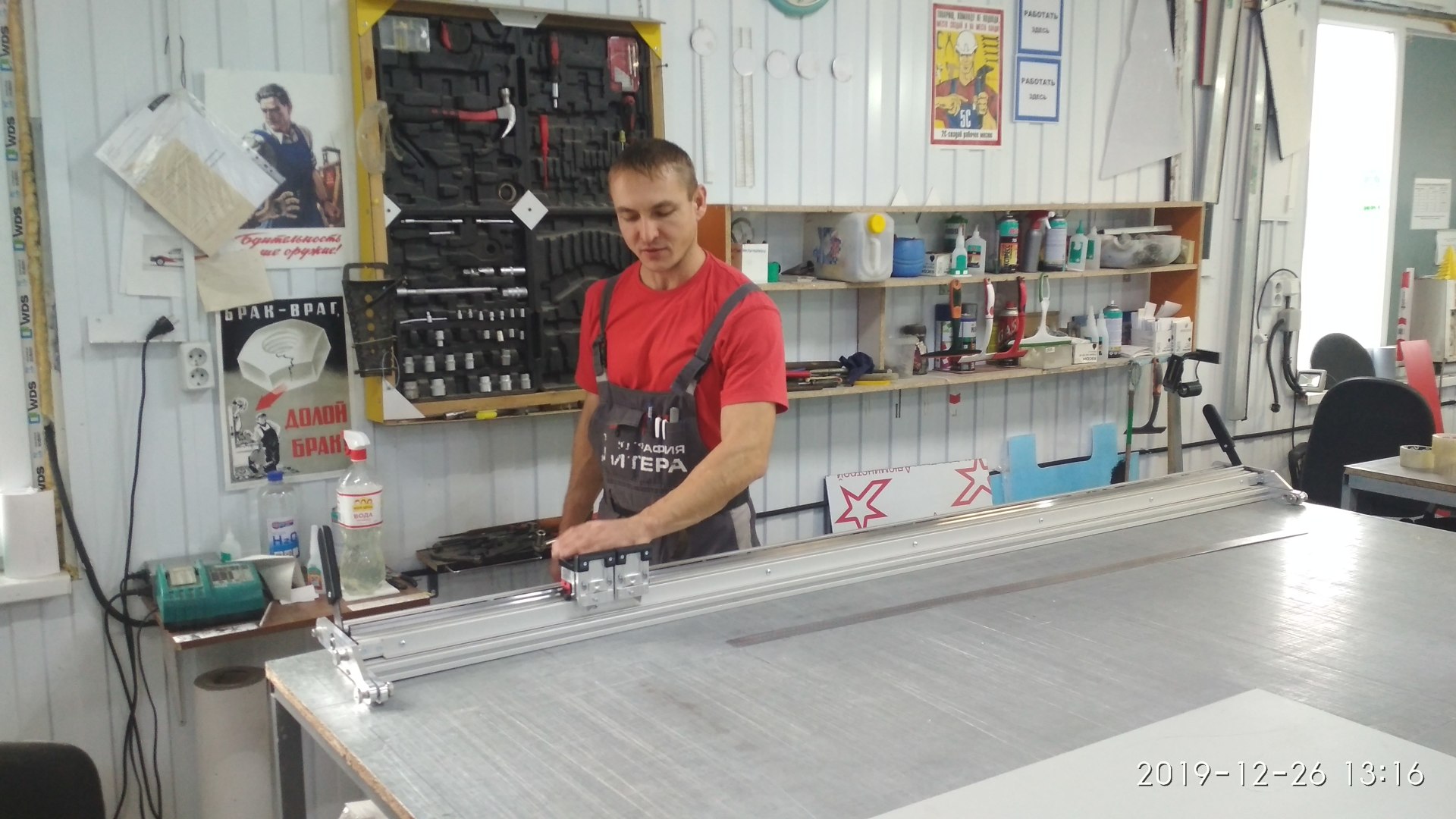

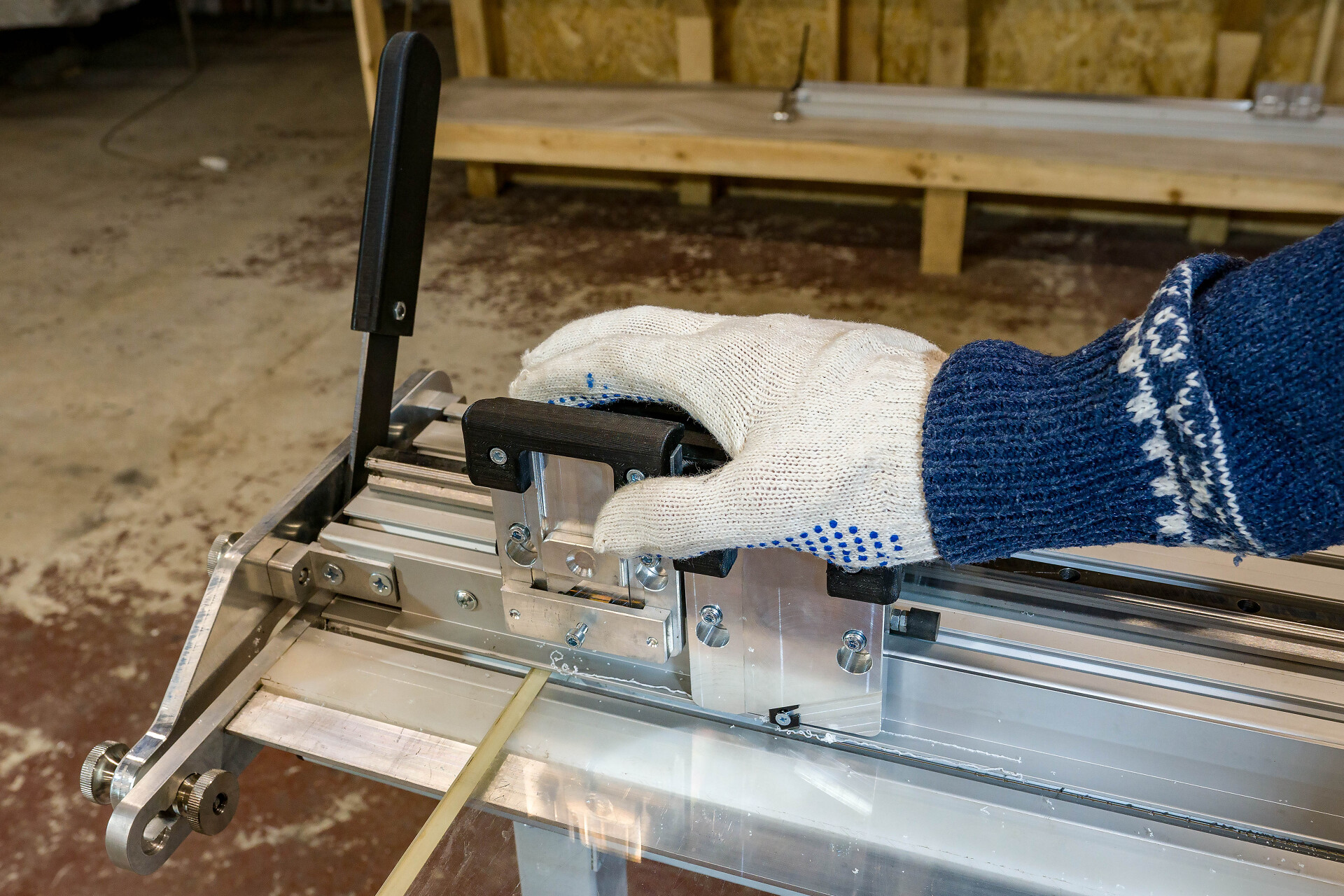

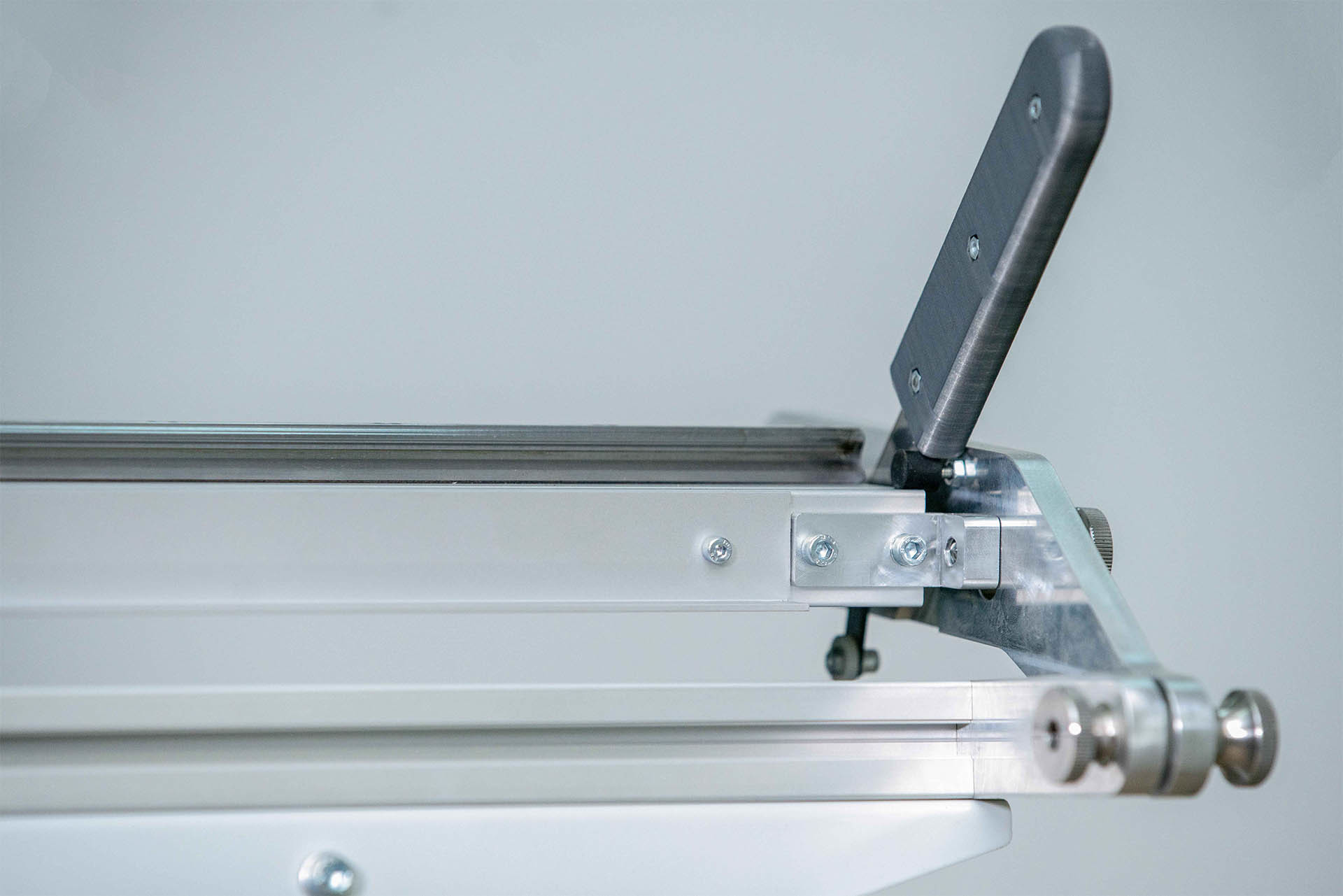

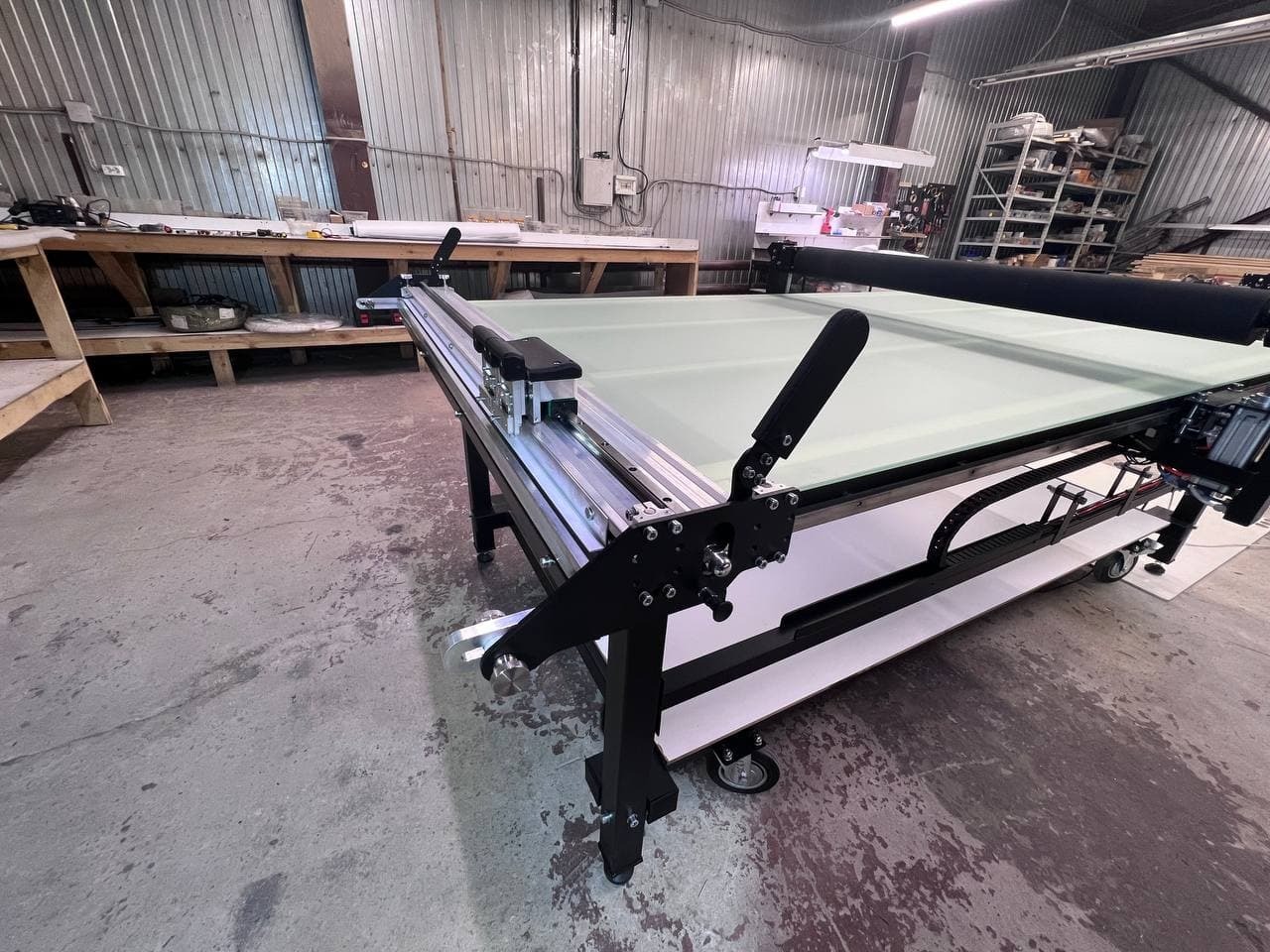

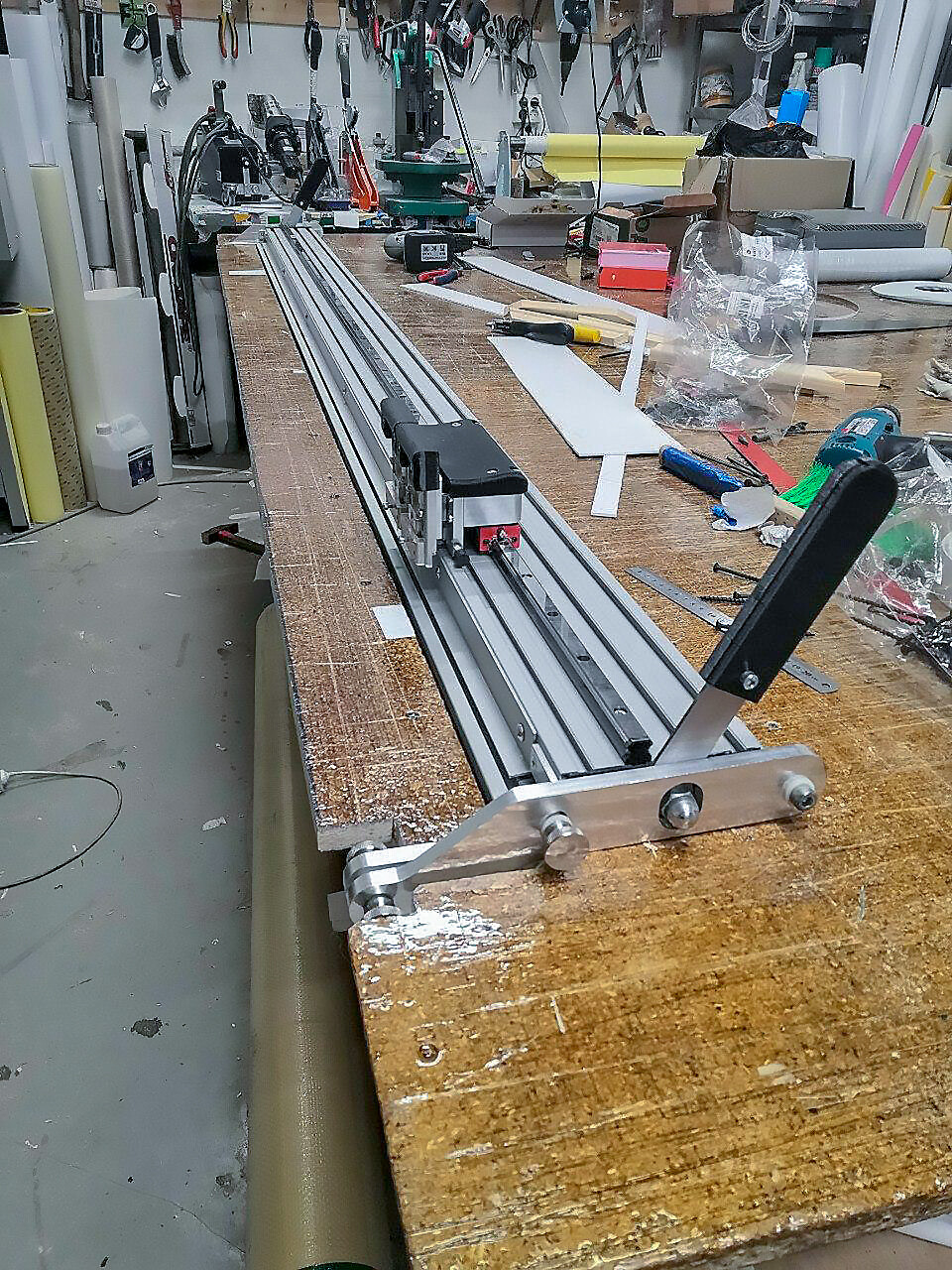

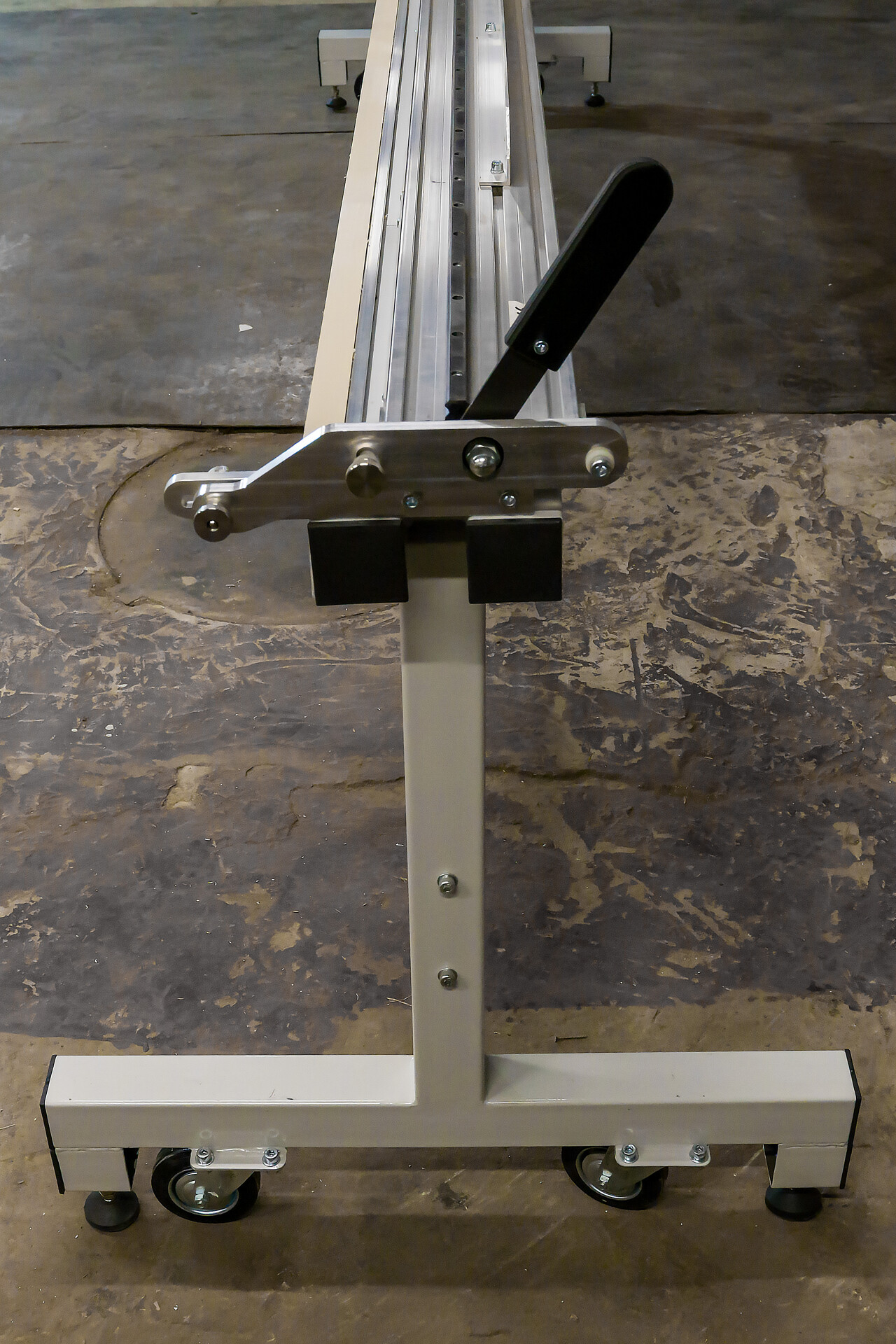

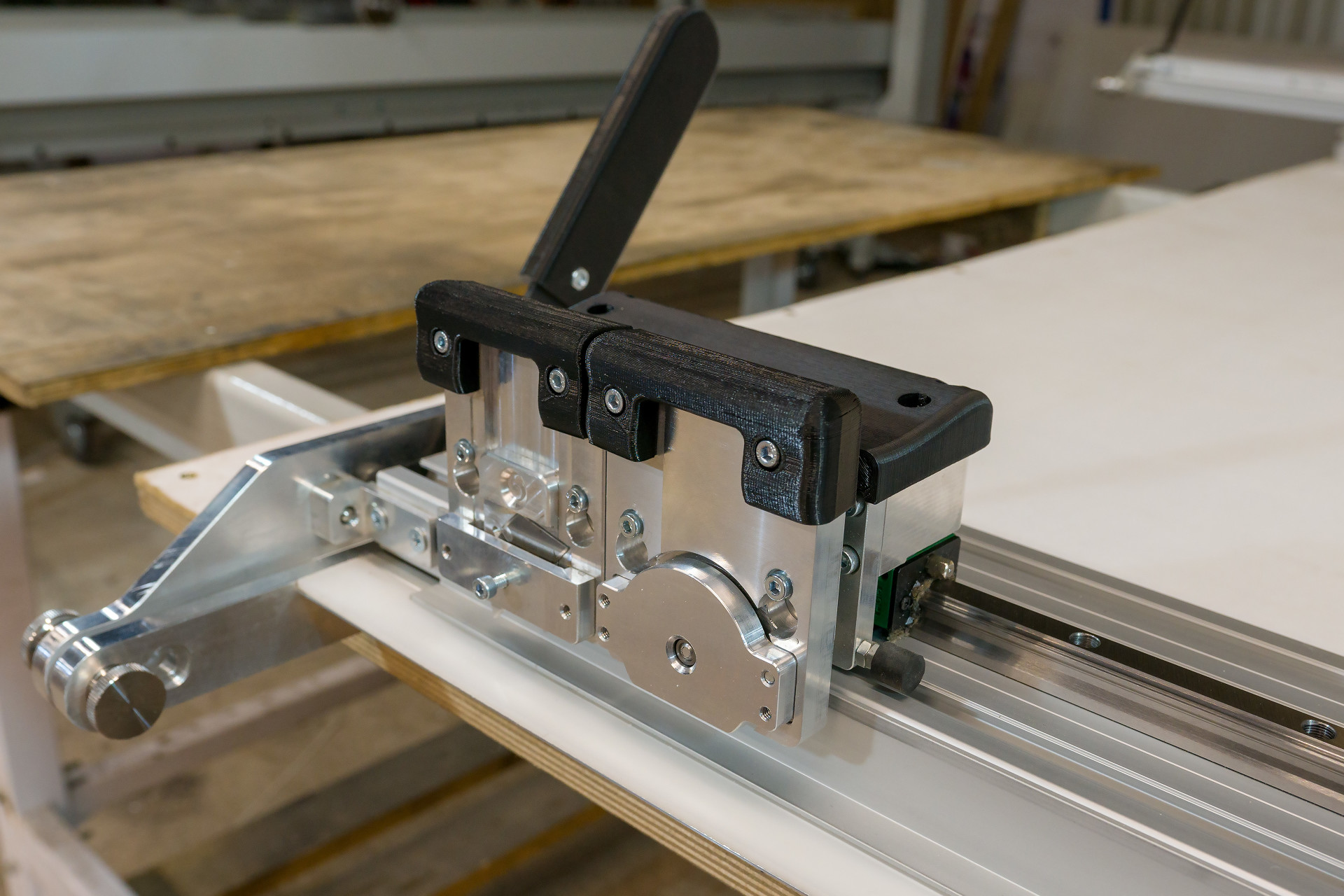

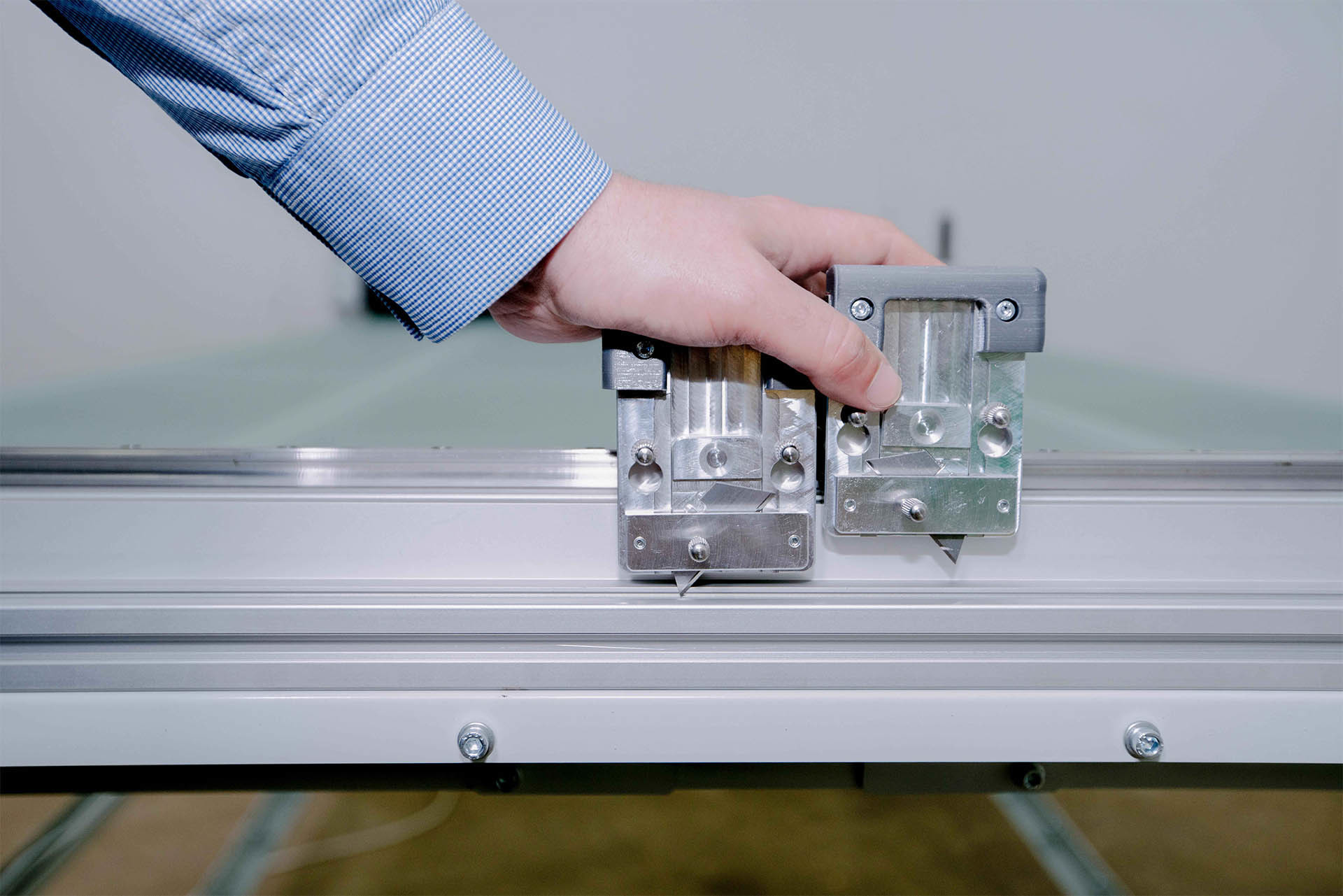

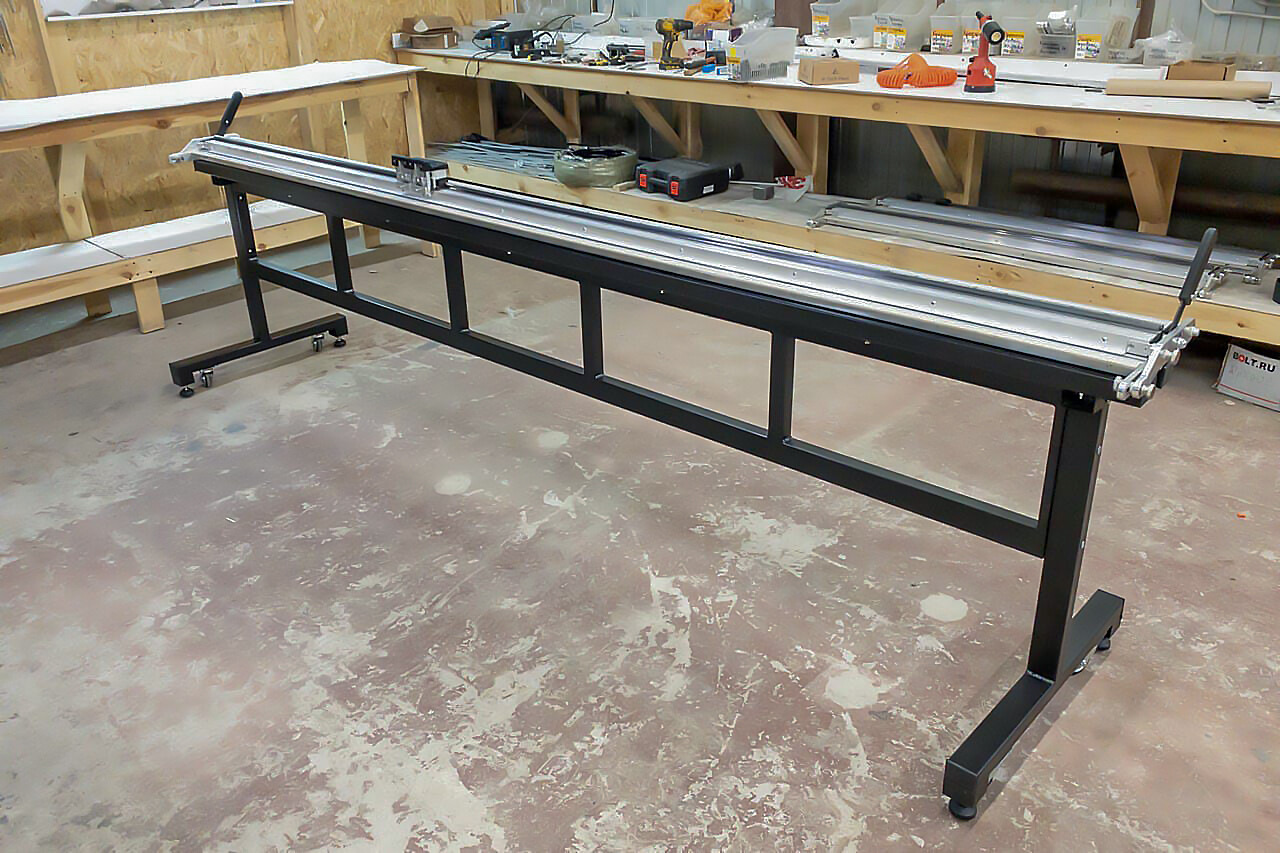

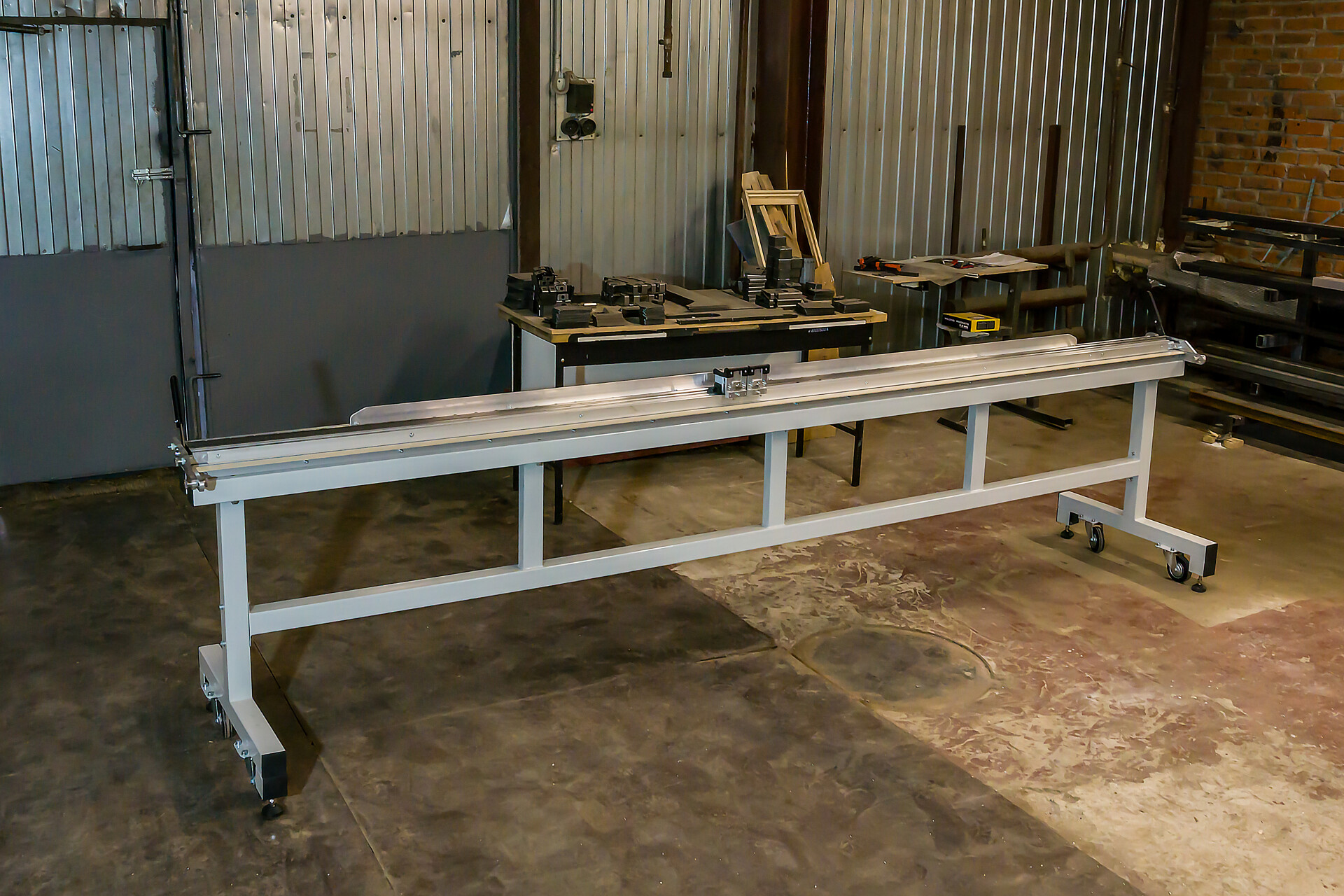

Встроенный в планшетный ламинатор резак UnidosCut даст вам следующие возможности:

- раскрой подложки или наклеиваемых материалов в 10 раз быстрее и точнее в сравнение с ручным способом

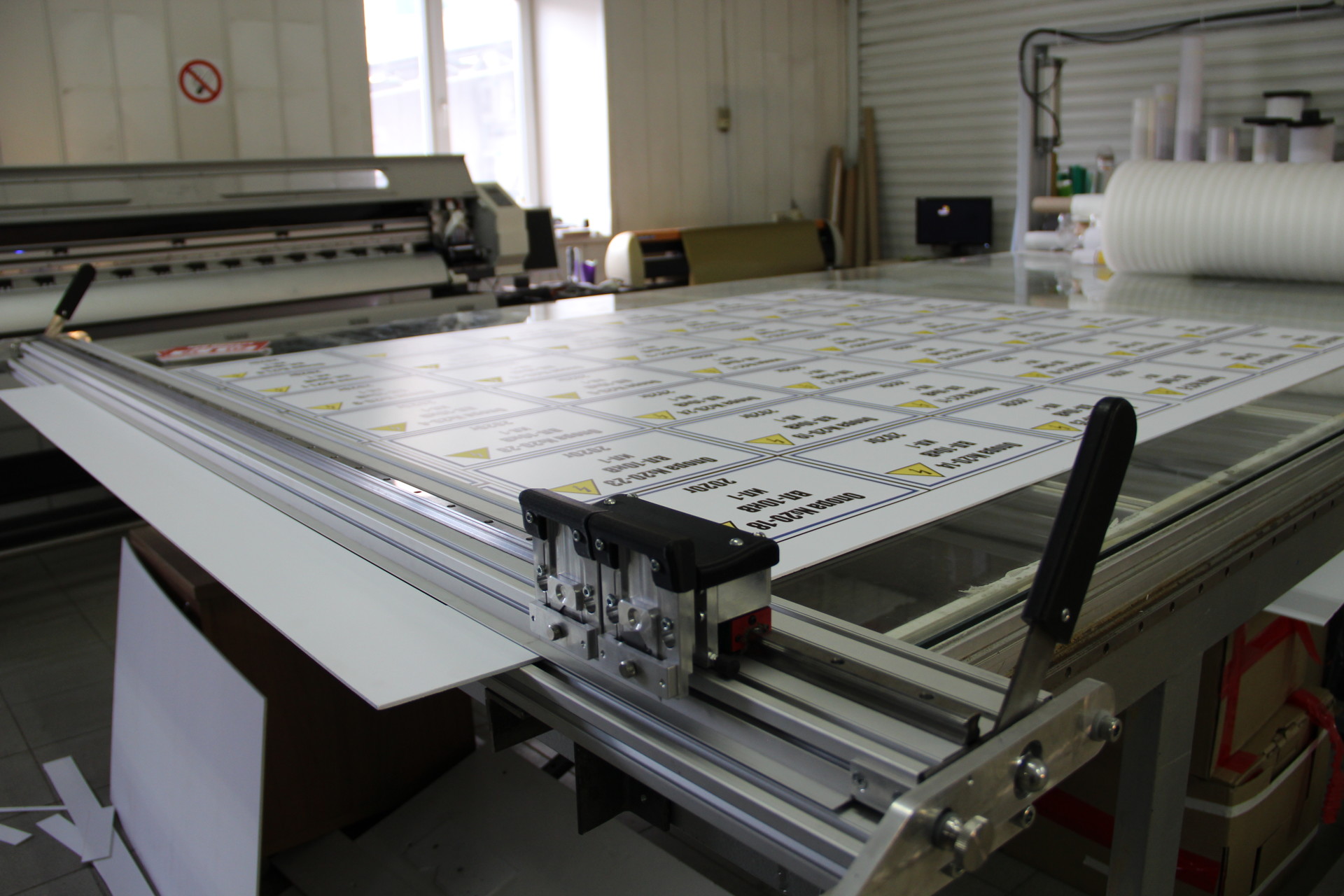

- резка большого листа с нанесенными на него табличками на готовые изделия максимально оперативно с точностью реза 0,02 мм

- исключение из производственного цикла вспомогательного процесса перемещение заготовки

- экономия производственных площадей за счет совмещения функционала планшетного ламинатора и стола для раскроя

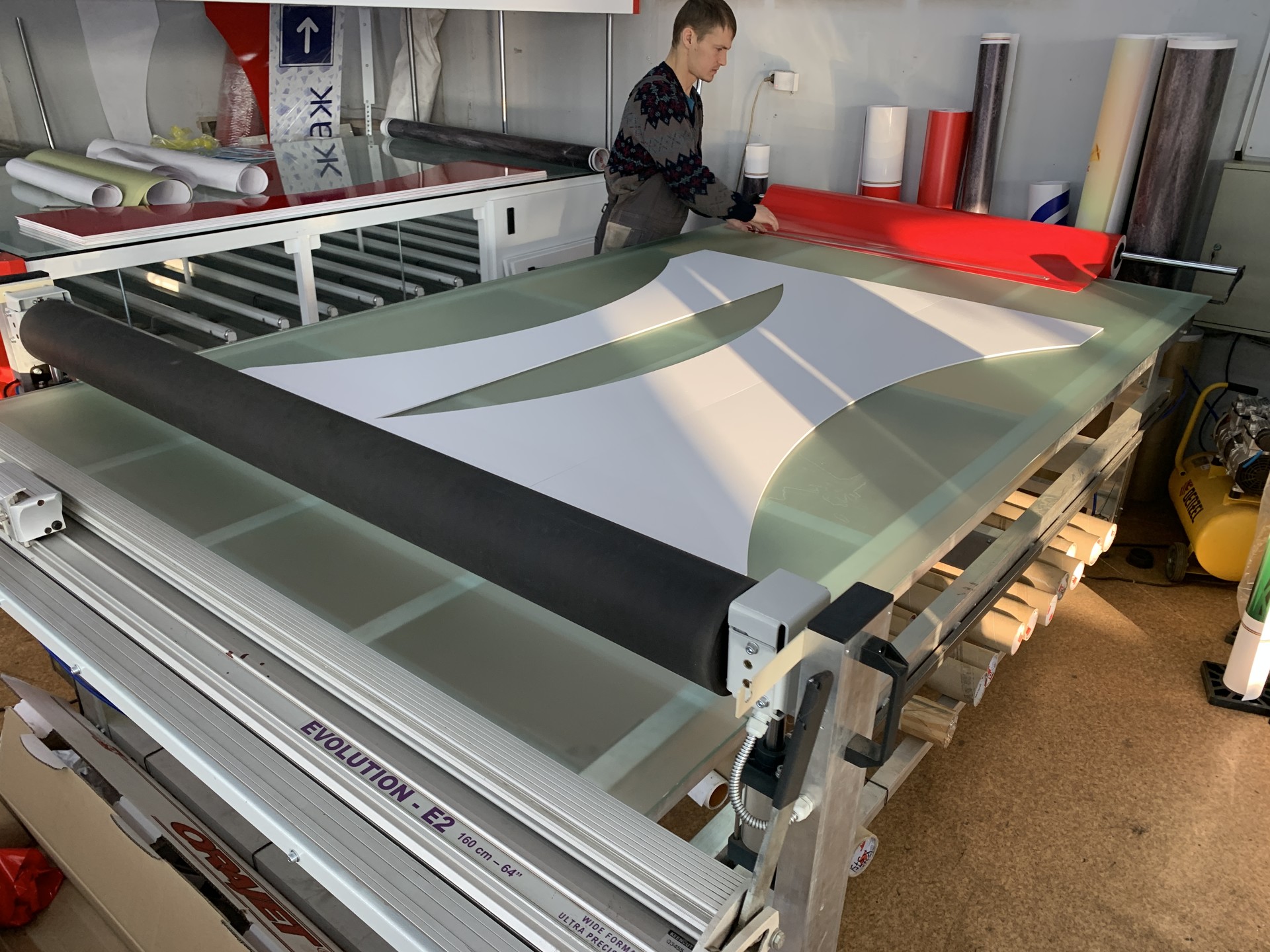

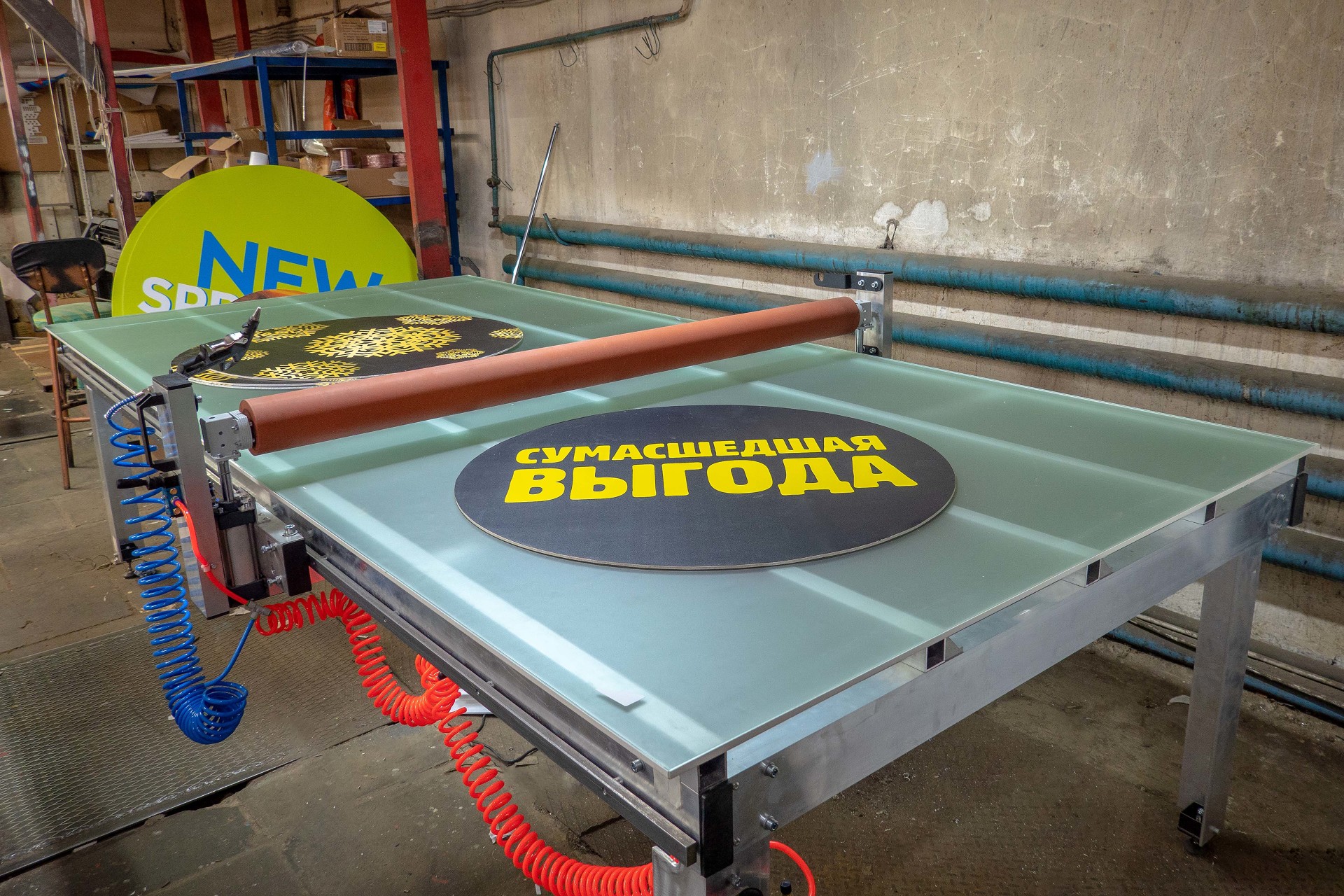

Для рекламного производства подходит холодный вал. Компания UNIDOS использует сертифицированную резину итальянского производства, максимальное давление 510 кг., жесткость по Шору 45 единиц, диаметр вала 130 мм, толщина слоя резины 10 мм. Используемая нами резина проводит электрический ток, что позволяет снимать статическое напряжение при накатке пленки.

Для производства скинали и шкафов-купе подходит горячий вал. При изготовлении вала используется высококачественный силикон итальянского производства с температурой нагрева до 120 градусов, программируемым блоком управления с регулировкой с шагом в 1 градус. Блок управления самостоятельно поддерживает заданную оператором температуру. На этапе разогрева до целевой температуры реализовано холостое вращение вала, что обеспечивает равномерный прогрев всей поверхности силикона. Только таким образом можно достичь стабильно высокого уровня качества производимых заказов.

Для безопасности сотрудников в станке реализовано заземление статического напряжение в цепи резина вала – стальная труба вала – пневмоцилиндры – станина.

Все электрические цепи защищены автоматом от перепадов напряжения, что гарантирует его многолетнюю беспроблемную эксплуатацию.

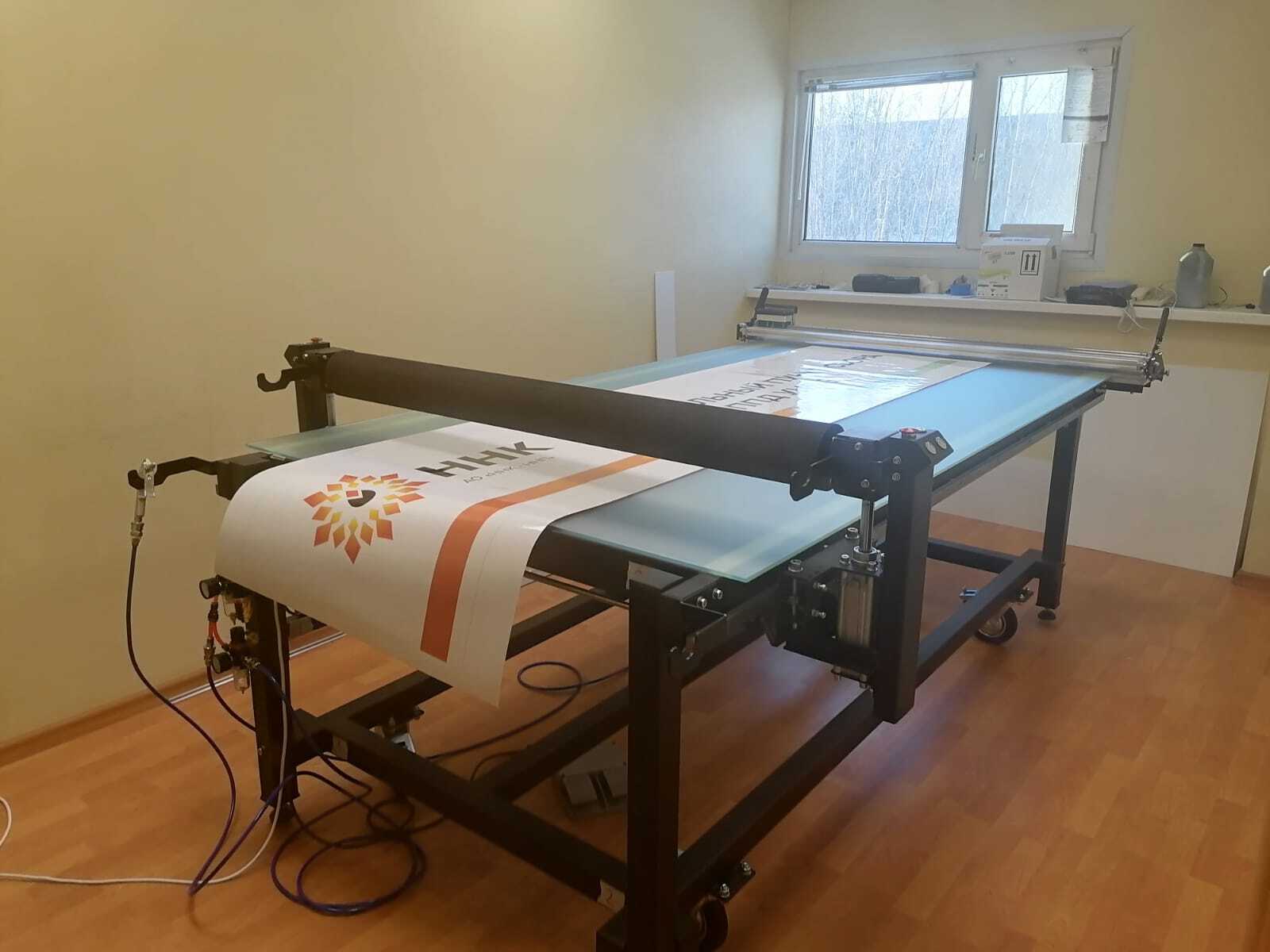

Для задач по накатке на поверхности, которые значительно длиннее рабочего поля ламинатора используются боковые лотки. Они расположены по длинной стороне станины.

Для этого необходимо расположить ролик с, например, баннерной тканью в лотке, вытянуть ее на поверхность столешницы на длину прикаточного вала, нанести на материал пленку и смотать часть готового изделия в противоположный боковой лоток.

Данные операции можно повторять требуемое количество раз без замятия как основы так и наносимой пленки.

Помимо прямого назначения лотков в них можно хранить инструмент и рулонные материалы

Ламинатор UNIDOS позволяет не приобретать рулонный ламинатор, экономит ваши оборотные средства и производственные площади

Сотрудник по ошибке может расположить утолщенную заготовку не по центру вала. В таком случае один конец вала опустится, а противоположный остановится на половине пути. В других станках это приведет к выходу из строя пневмоцилиндров.

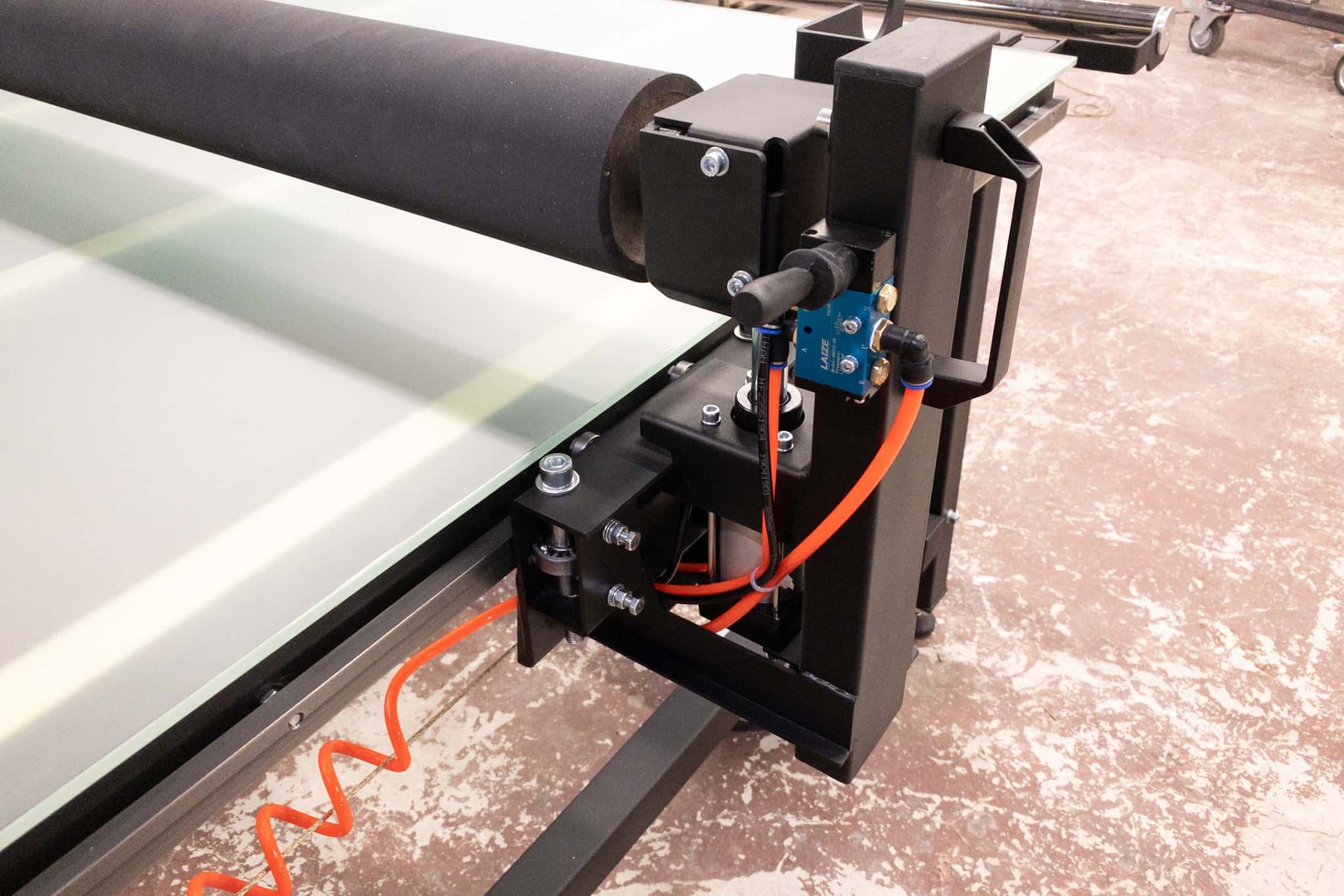

В нашем станке сочленение ось вала –шток цилиндра не жесткое, что гарантирует невозможность воздействия бокового усилия на шток пневмоцилиндра. Ваш сотрудник просто возвращает вал в верхнее положение и продолжает производить качественный продукт. Наше конструктивное решение является гарантией 10-ти летней беспроблемной эксплуатации пневмоцилиндров

Мы используем только надежные пневмоцилиндры увеличенного диаметра, которые проверенны 6-ти летней эксплуатацией. Максимальная сила прижима составляет 510 кг.

По желанию заказчика установим пневмоцилиндры с силой прижима до 1300 кг.

Электропривод перемещения вала дает вам следующие преимущества:

- увеличение производительности труда

- экономия трудозатрат сотрудника

- повышение качества производимой продукции

Усилие прилагаемое сотрудником для ручного перемещения вала с интегрированным электроприводом также осталось минимальным и составляет 1 кг.

Это достигается за счет скрытой системы обеспечения синхронного перемещения обоих концов вала.

Дополнительно для максимальной жесткости и надежности портала используется нижняя балка, жестко стабилизирующая вал.

Данное решение является испытанным и надежным, а также применяется в ламинаторах зарубежных производителей.

При работе на ламинаторе UNIDOS вы не будете тратить свое время на наладку оборудования и прохождение регулярного ТО

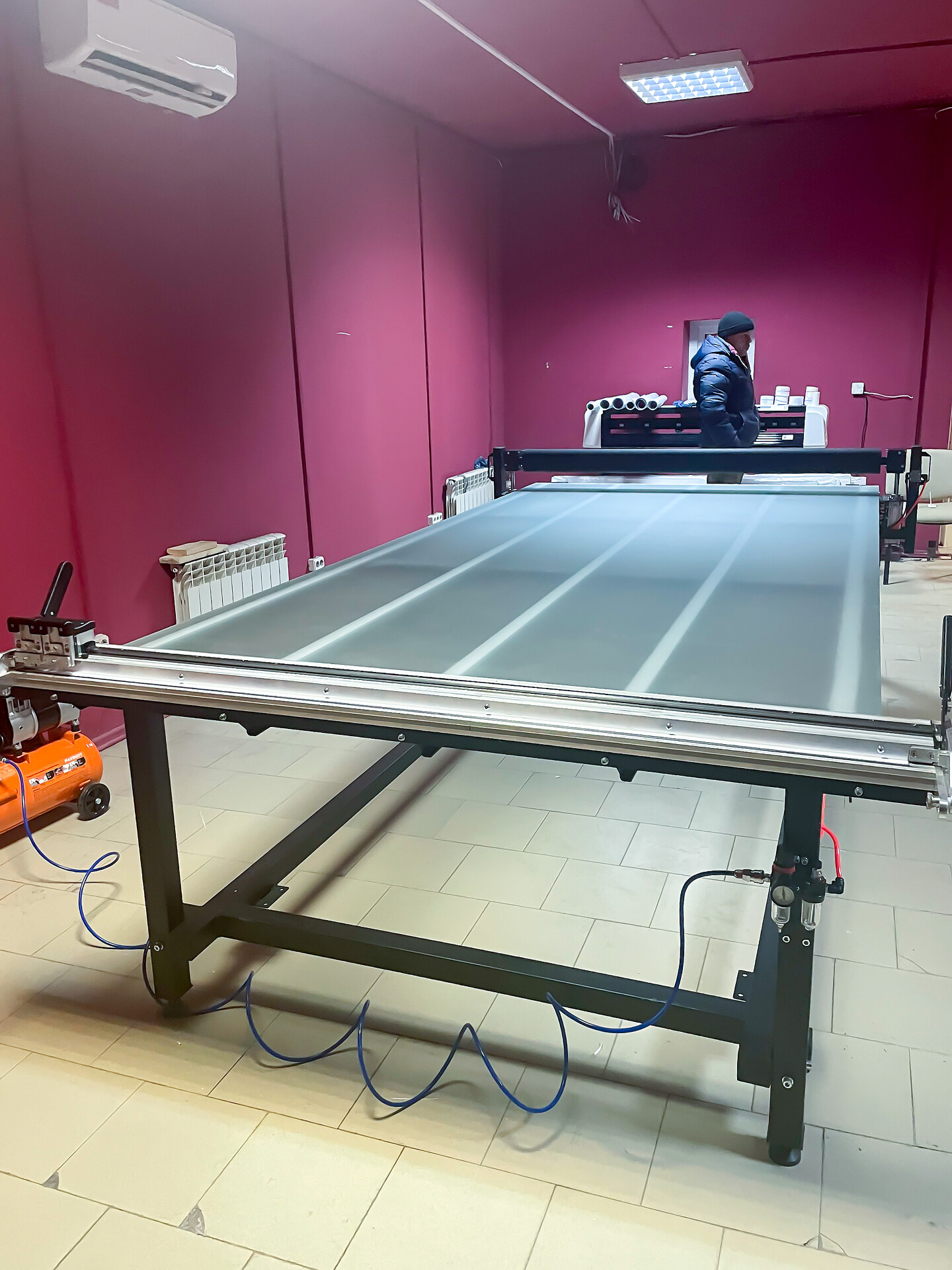

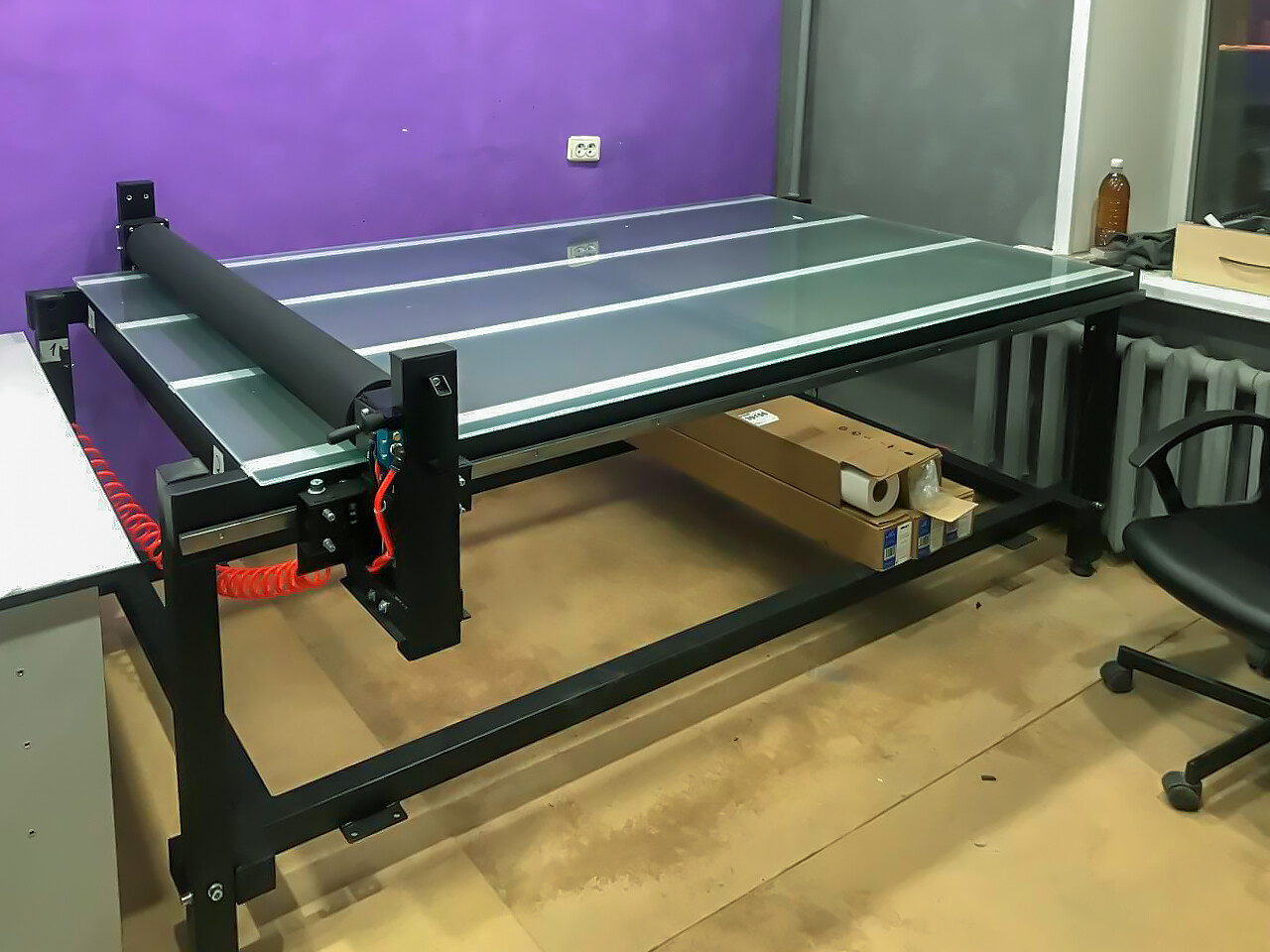

Портал планшетного ламинатора UNIDOS не имеет верхней балки. Этим обеспечивается максимальное удобство работы, беспрепятственный доступ к заготовке. Внешние габариты станка практически равны рабочему полю ламинатора.

Высота подъема вала в базовой комплектации составляет 95 мм.

Конструкция станка позволяет минимизировать усилие, прилагаемое сотрудником для перемещения вала по плоскости столешницы. Теперь оно составляет всего лишь 0,5 кг.

Эргономичные упоры на порталах убирают нагрузку с плечевого пояса сотрудника.

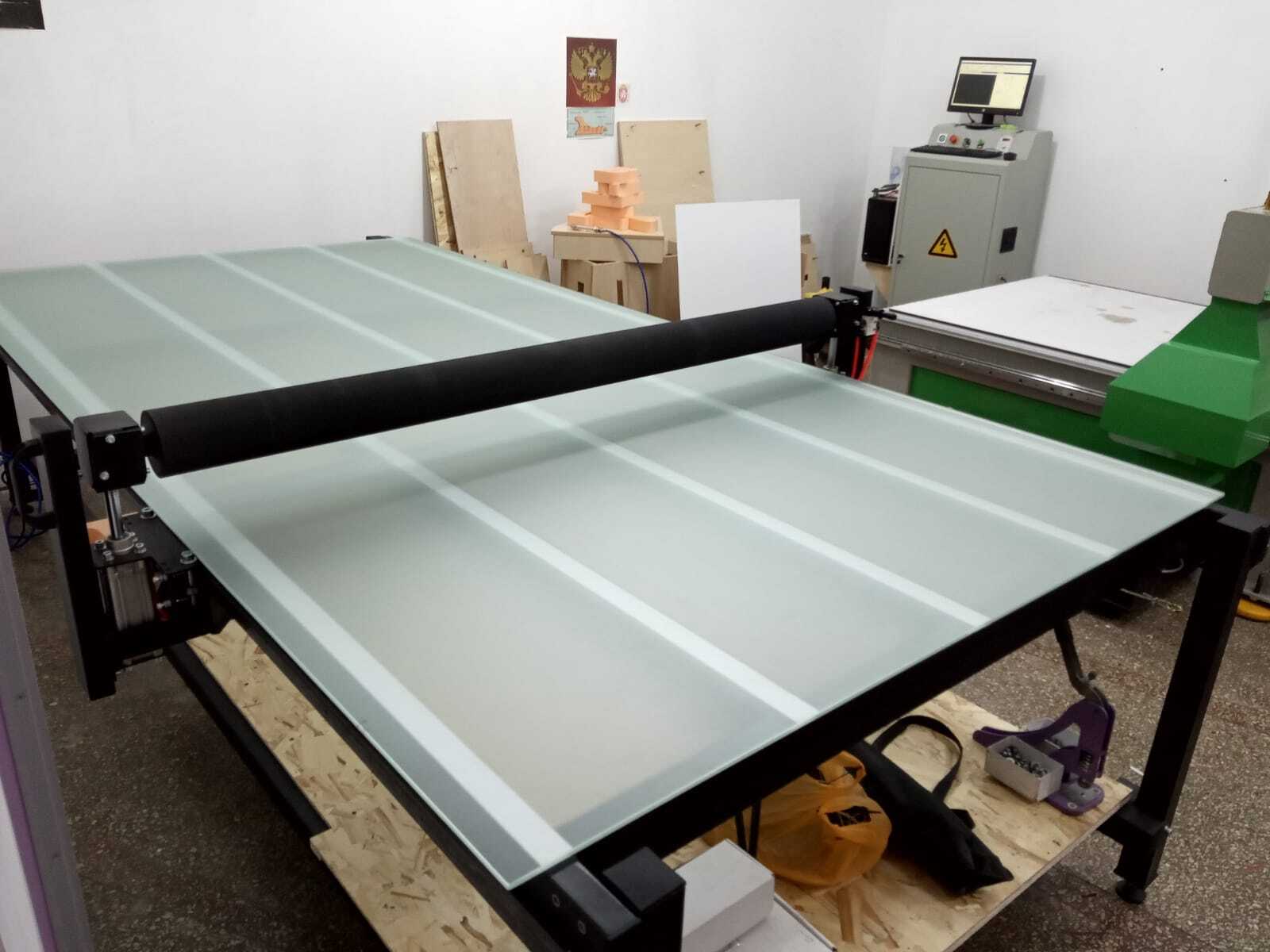

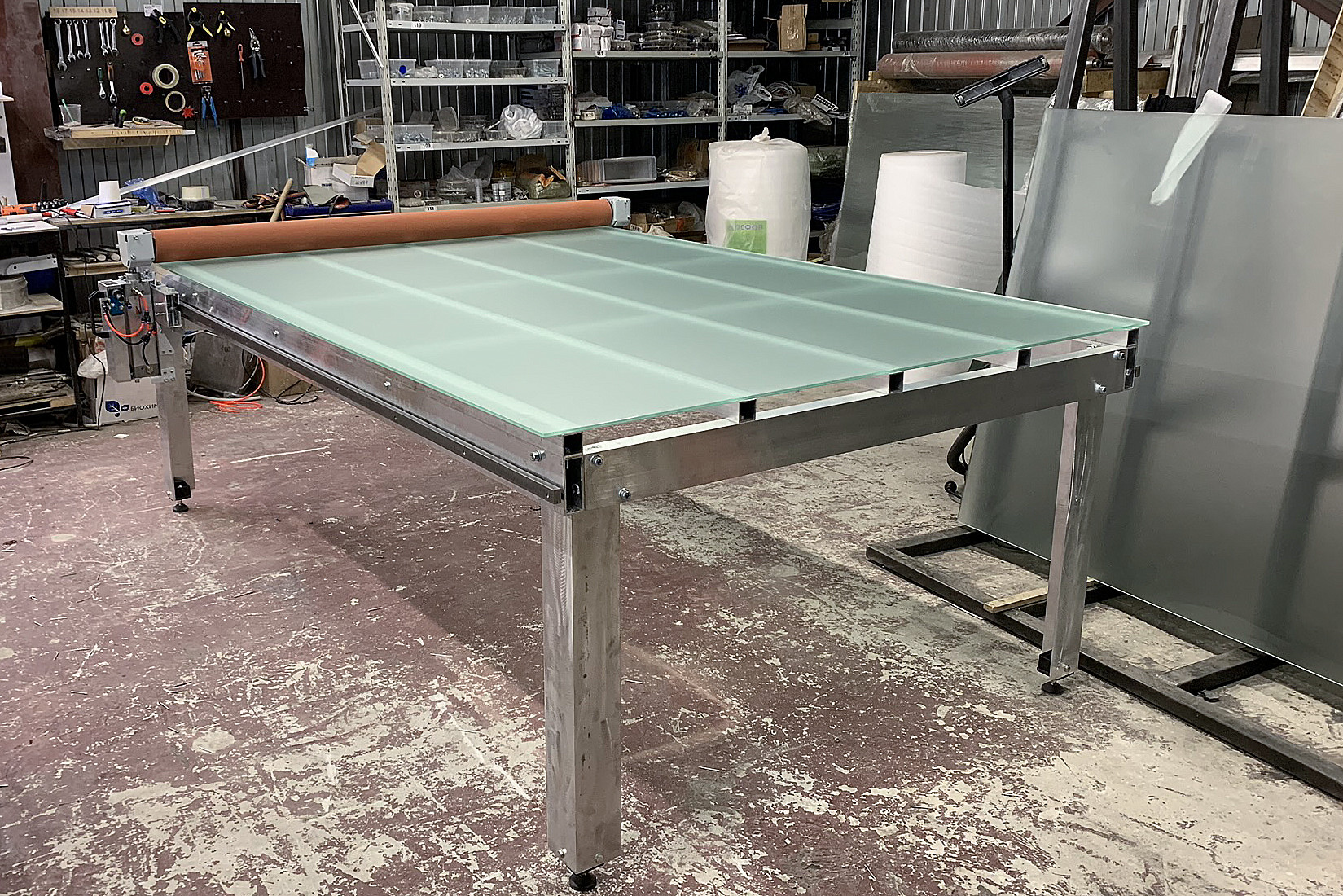

В качестве рабочей поверхности используется закаленное стекло толщиной 8 мм:

- выполнена из единого листа стекла, без стыка. При работе на поверхности, состоящей из двух стекол, на изделии в месте их стыка образуется полоса. Этот эффект будет проявляться на тонких материалах, например ПВХ на ПВХ

- долговечный вариант столешницы с постоянными, не зависящими от перепадов температур и влажности параметрами размеров длина-ширина-высота

- позволяет осуществлять раскрой и обрезку склеиваемых материалов без появления на нем царапин

- матировка химическим сатинированием верхней плоскости столешницы позволяет легко отделять от нее приклеившуюся пленку

Сварная рама с 5-ти кратным запасом прочности позволяет использовать станок в качестве верстака при осуществлении сопутствующих операций

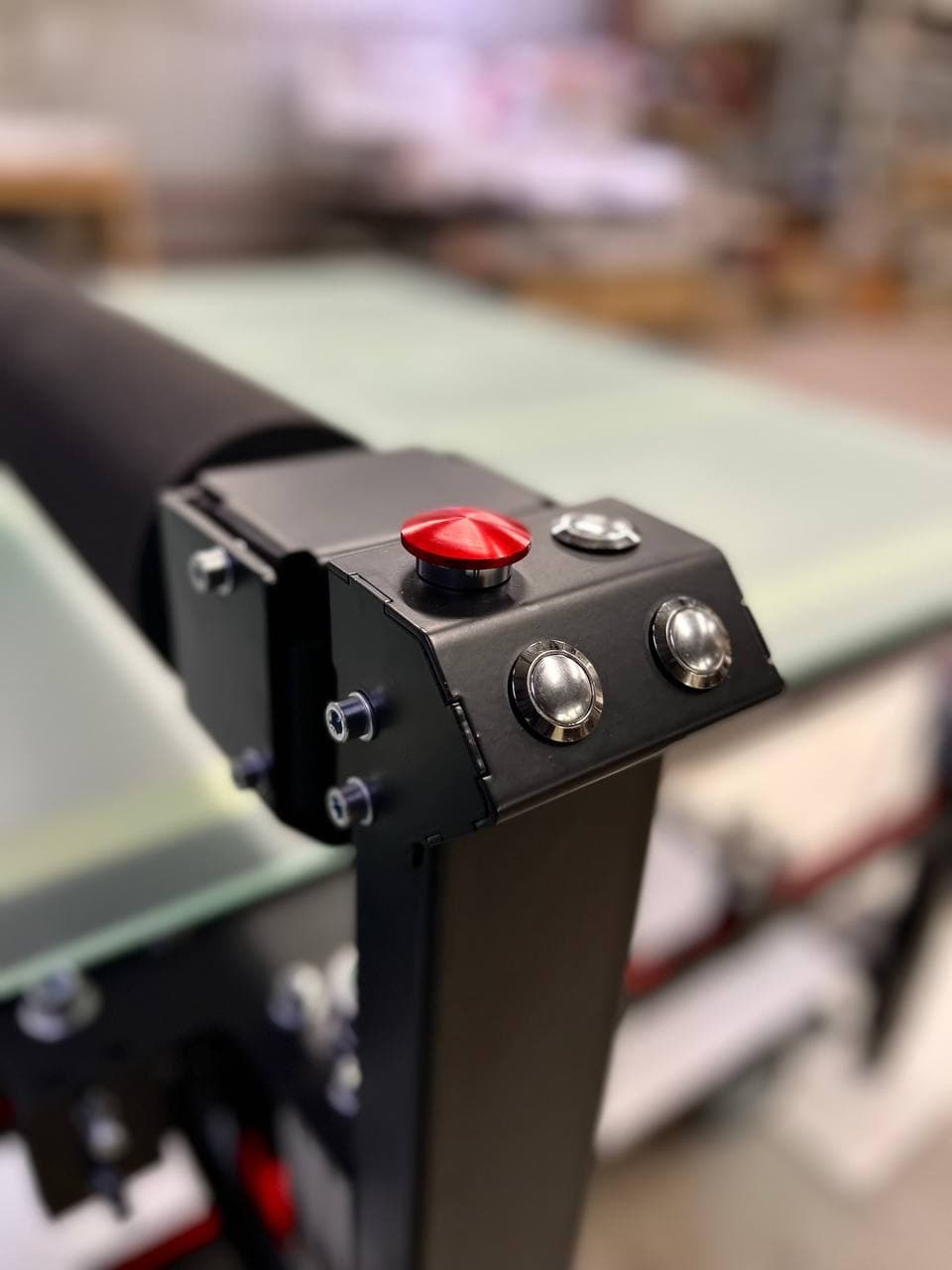

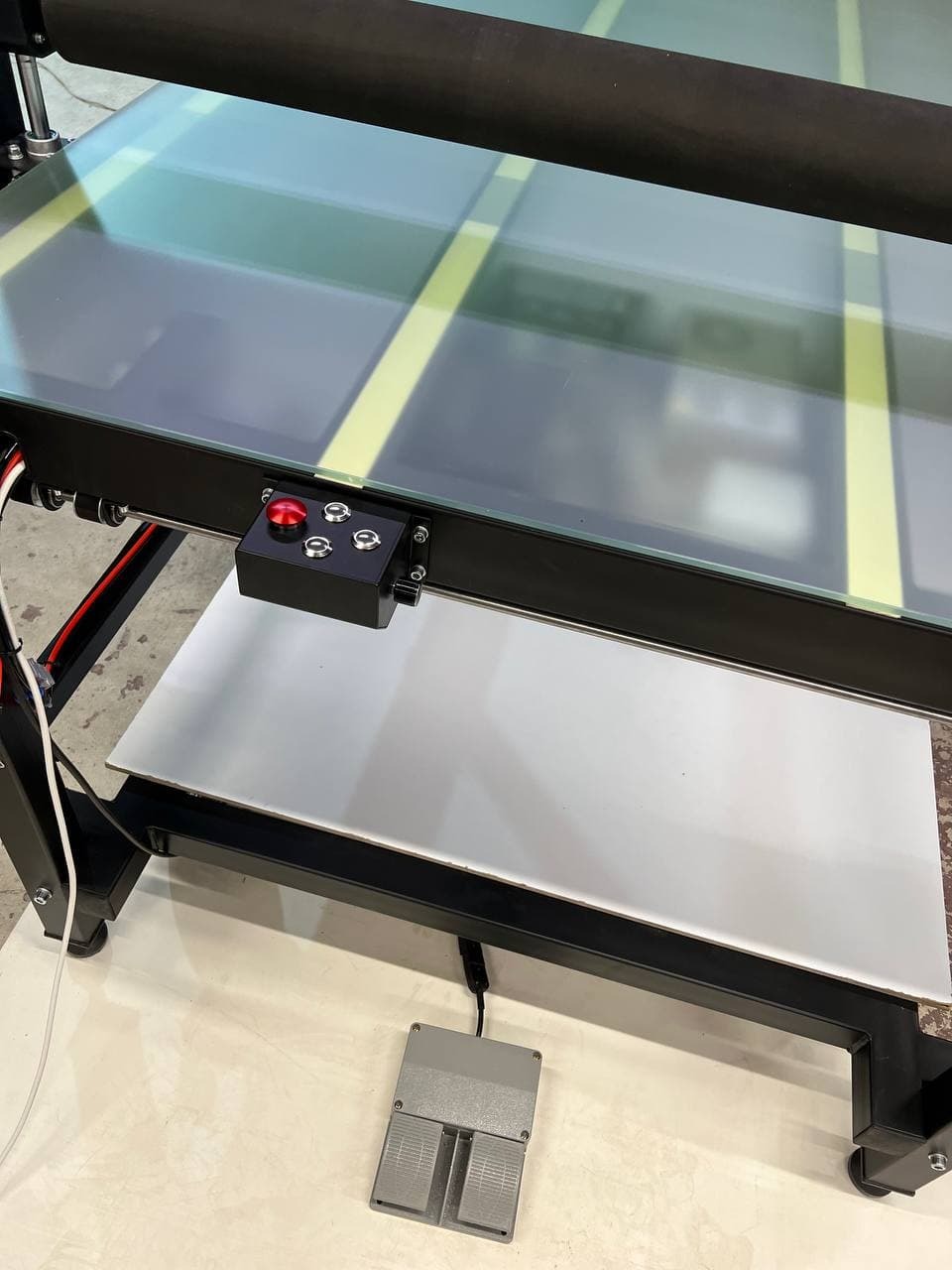

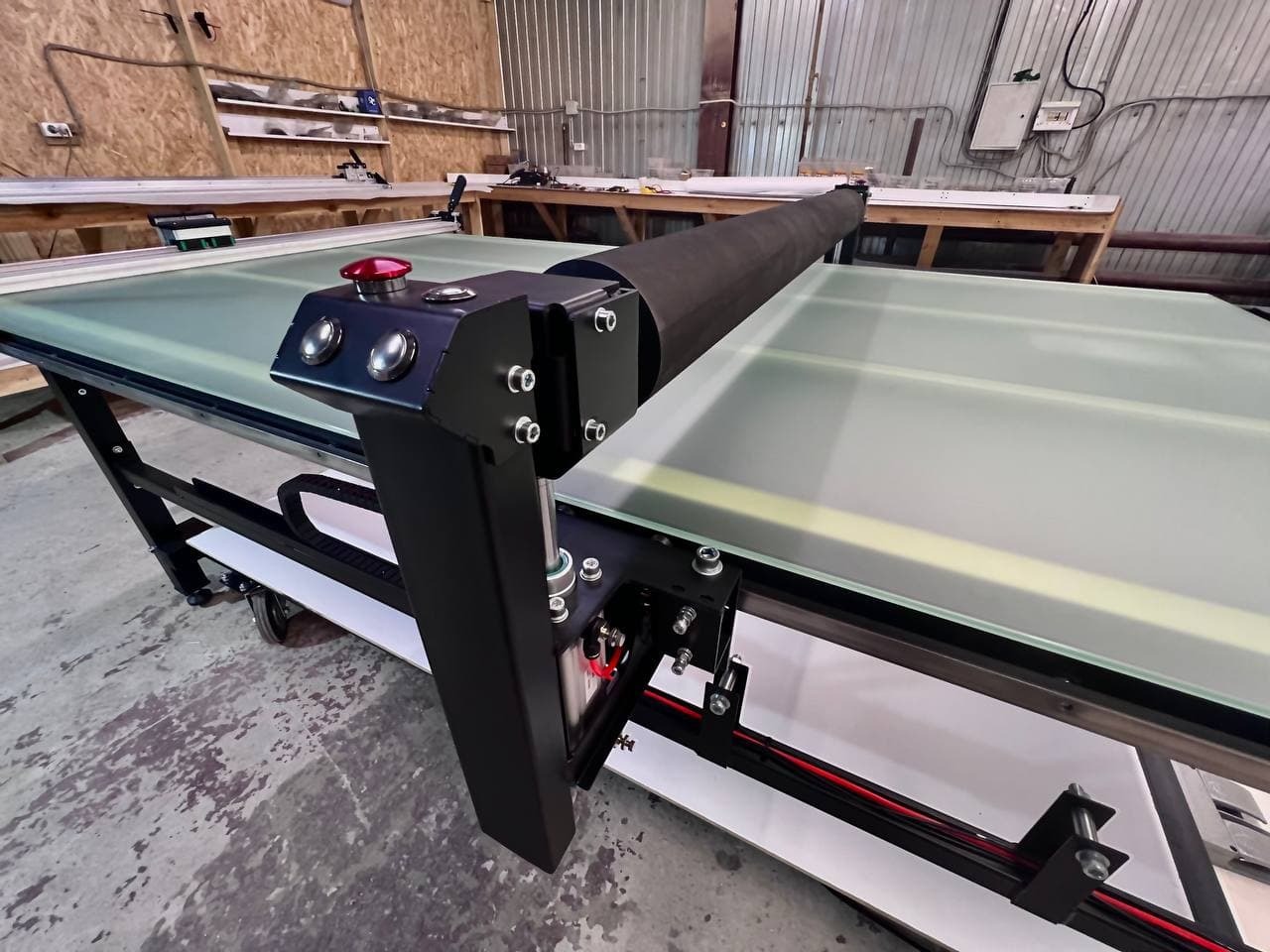

Клавиша подъема и опускания вала одна, в верхнем положении вала ее нажатие приводит к опусканию вала, в нижнем положении вала – к его поднятию. Это ускоряет процесс накатки пленки и сосредотачивает внимание сотрудника на конечном продукте. Возможно управление с 2-х, 3-х или 4-х сторон станка.

Напряжение, подведенное к клавише управления подъемом и опусканием вала составляет 5 вольт, что исключает возможность поражения сотрудника электрическим током.

Ламинатор UNIDOS помогает бережно относиться к используемым пленкам, которые эргономично располагаются на держателях рулона.

При размещении пленки на портале с валом кронштейн закреплен на кожухе, внутри которого находится пневмоцилиндр. Это позволяет снять боковую нагрузку с штока цилиндров и является залогом их долгой работы

Второй вариант размещения рулона с пленкой - с торца станины.

Третий вариант - в боковых лотках

Стандартный кронштейн для держателя пленки рассчитан на внешний диаметр ролика с пленкой 150 мм, по желанию Заказчика возможно изготовления усиленных держателей под бОльшие вес и диаметр роликов с пленкой.

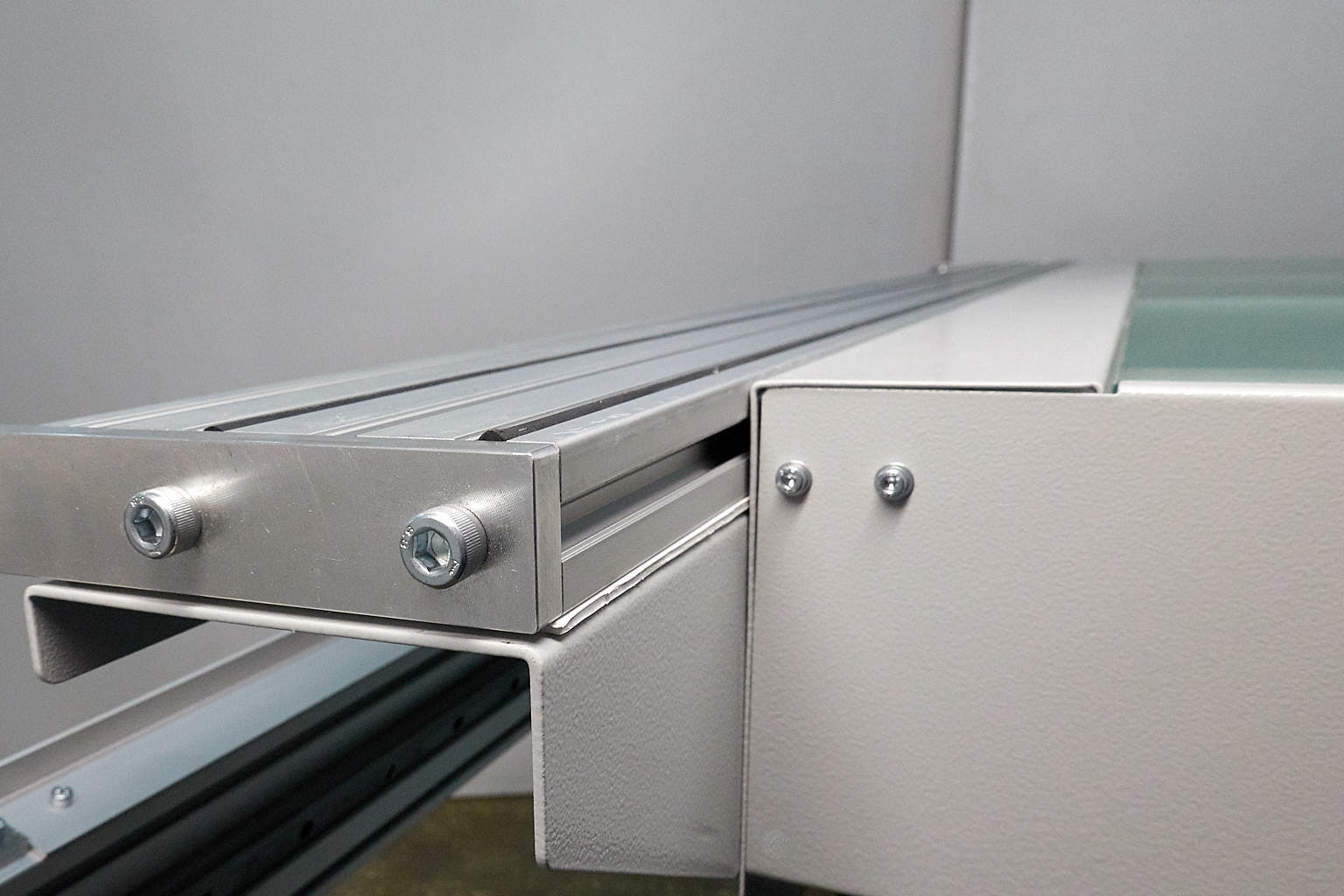

Закаленное стекло является очень прочным и надежным материалом при его использовании в качестве столешницы. Узким местом закаленного стекла являются его торцы, но компания UNIDOS позаботилась и об этом, закрыв их прочным кожухом.

Современная покрасочная камера позволяет добиться высокой антикоррозийной стойкости рамы, она становится устойчивой к загрязнению бензином, химическими веществами и защищенной от ультрафиолетового облучения. Для Заказчиков существует возможность выбора цвета станка в соответствии с их предпочтениями.

Пневмотрубки и проводка уложены в кабель канал для их защиты от перетирания и пережимов для их длительной и безаварийной эксплуатации

Направляющие и каретки расположена вне зоны досягаемости при эксплуатации оборудования. Это сделано с целью предотвращения внезапной остановки, замедления, рывкового движения портала с валом по рабочей поверхности из-за попадания в сочленение "направляющая-каретка" грязи, мусора или спецодежды работника, а также для исключения возникновения производственных травм

Подвижные колеса увеличенного диаметра со стопорами для блокировки их кручения и поворота включены в стандартную комплектацию. С их помощью один сотрудник может легко перемещать станок без его поднятия.

Регулировочные ножки с поворотной площадкой в горизонтальной плоскости площадкой входят в стандартную комплектации. Они позволяют убрать перепады высот поверхности пола до 80 мм, рабочая нагрузка более 1000 кг на каждую.
